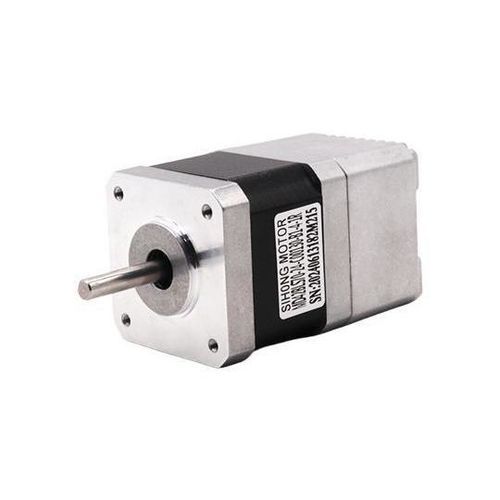

直流伺服电机 42BLS

36V24伏48V

特点: - 17位和23位绝对值光电编码器，提供高端性能和高响应性。 - 速度: 优秀的高速性能，典型额定速度可达3000 RPM，最大速度可达6000 RPM。 - 适应性: 强大的过载能力，能够承受高达额定扭矩三倍的负载，特别适合于瞬时负载波动和需要快速启动的应用。 - 稳定性: 低速运行平稳，无步进电机在低速运行时的步进现象。适用于需要高速响应的应用。 - 及时性: 电机加速和减速的动态响应时间短，通常在几十毫秒内。 - 舒适性: 热量和噪音显著降低。 产品规格 型号 | 电压 (AC) | 电流 (A) | 扭矩 (Nm) | 重量 (kg) | 机身长度 (mm) MD42BLS70-24-00130-1R | 24V | 1.8A | 0.1 | – | 68 MD42BLS90-24-00230-1R | 24V | 3.4A | 0.2 | – | 88 MD42BLS110-24-00330-1R | 24V | 5.2A | 0.3 | – | 108 电机规格 项目 | 规格 绕组连接 | 星形连接 霍尔传感器角度 | 120° 轴偏差 | 0.025 mm 径向间隙 | 0.06 mm @ 450g 轴向间隙 | 0.08 mm @ 450g 最大径向负载 | 距法兰20mm处15N 最大轴向负载 | 10N 绝缘等级 | B级 耐电压 | 1分钟500VAC 绝缘电阻 | 最小100Ω @ 500VDC 电机参数 参数 | MD42BLS70-24-C00130-B1-4-1R | MD42BLS90-24-C00230-B1-4-1R | MD42BLS110-24-C00330-B1-4-1R 额定电压 (V) | 24 | 24 | 24 额定功率 (W) | 31 | 62 | 94 额定电流 (A) | 1.8 | 3.4 | 5.2 额定扭矩 (Nm) | 0.1 | 0.2 | 0.3 峰值扭矩 (Nm) | 0.3 | 0.6 | 0.9 额定速度 (RPM) | 3000 | 3000 | 3000 最大速度 (RPM) | 4000 | 4000 | 4000 相电阻 (Ω) | 2.1 | 0.8 | 0.3 电感 (mH) | 1.2 | 0.5 | 0.2 扭矩常数 (Nm/A) | 0.056 | 0.056 | 0.056 机身长度 (mm) | 70 | 90 | 110 防护等级 | – | IP65 | – 绝缘等级 | – | B级 | – 接线定义 CN7 / CN5 连接器 端子 | 名称 | 功能 | 备注 1 | 地 | 直流电源地 | 直流24-36V电源。反向极性可能损坏驱动器。 2 | DC+ | 直流电源正极 | 1 | D01+ | 输出端子01 | 功能可通过用户I/O设置配置 2 | D01- | – | 3 | D02+ | 输出端子02 | 4 | D02- | – | 8 | D11 | 输入端子01 | 5 | D12 | 输入端子02 | 6 | D13 | 输入端子03 | 7 | DIC | 输入公共端子 | 用于驱动输入光耦。连接到DC12-24V（典型PNP）或0V（典型NPN）。电流≥100mA。 9 | DIR+ | 命令方向+ | DC5-24V自动检测 10 | DIR- | 命令方向- | 11 | PUL+ | 命令脉冲+ | 12 | PUL- | 命令脉冲- | 产品图片中提供了外形图和安装尺寸。 - 编码器: 17-23位绝对值光电编码器 - 额定速度: 高达3000 RPM，最大6000 RPM - 过载能力: 高达额定扭矩的3倍 - 稳定低速运行 - 快速动态响应（几十毫秒） - 低热量和噪音 - 防护: IP65（某些型号） - 绝缘等级: B级
