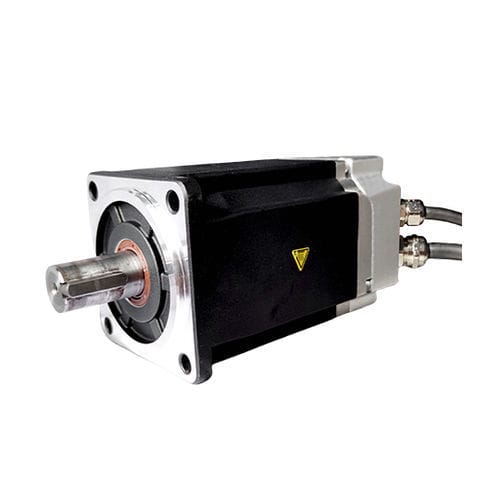

直流伺服电机 ZMD80AIS121-48-C02430-B1-5-1C

60V48V带制动装置

特点： - 17位和23位绝对值光电编码器，具有高端和高响应性 - 良好的高速性能，额定速度通常可达3000 rpm，最大速度可达6000 rpm - 强大的过载能力，可以承受额定扭矩三倍的负载，特别适合瞬时负载波动和需要快速启动的场合 - 低速运行平稳，低速运行时不会出现类似步进电机的步进现象。适用于对高速响应有要求的场合 - 电机加速和减速的动态响应时间短，通常在几十毫秒内 - 热量和噪音显著减少 型号：ZMD80AIS121-48-C02430-B1-5-1C - 电压 (VAC)：48 - 电流 (A)：20±10% - 扭矩 (Nm)：0.12±10% 产品详情 - ZMD80AIS系列 带有线输出的集成低压伺服电机 - 通信控制接口定义 (DB15 Male, Three-row) 电机参数 - 机身长度 (mm)：121 - 额定电压 (V)：48 - 额定功率 (W)：750 - 额定电流 (A)：20±10% - 额定扭矩 (N.m)：2.4 - 峰值扭矩 (N.m)：4.8 - 额定速度 (rpm)：3000±10% - 最大速度 (rpm)：3200±10% - 线阻 (Ω)：0.08±10% - 线感 (mH)：0.24±20% - 转动惯量：1.72±10% - 扭矩系数 (Nm/A)：0.12±10% - 转子极对数：5p - 电机绝缘等级：F级 - 防护等级：IP65 通信控制接口引脚定义 - 端子号：5，功能定义：DIC，线颜色：黄色 - 端子号：4，功能定义：DIR –，线颜色：绿色 – 黑色 - 端子号：3，功能定义：DIR +，线颜色：绿色 - 端子号：2，功能定义：PLUS –，线颜色：蓝色 – 黑色 - 端子号：1，功能定义：PLUS +，线颜色：蓝色 - 端子号：10，功能定义：D02 +，线颜色：紫色 - 端子号：9，功能定义：D01 –，线颜色：橙色 – 黑色 - 端子号：8，功能定义：D01 +，线颜色：橙色 - 端子号：7，功能定义：DI2，线颜色：白色 - 端子号：6，功能定义：DI1，线颜色：黄色 – 黑色 - 端子号：15，功能定义：CANL，线颜色：黑色 - 端子号：14，功能定义：CANH，线颜色：红色 - 端子号：13，功能定义：RS485B，线颜色：灰色 – 黑色 - 端子号：12，功能定义：RS485A，线颜色：灰色 - 端子号：11，功能定义：D02 –，线颜色：紫色 – 黑色 电源接口定义 (LCB40 – M) - 端子号：+，功能定义：V +，线颜色：红色 - 端子号：–，功能定义：V –，线颜色：黑色 外部制动电阻器接口定义 - 端子号：1，功能定义：P +，线颜色：白色 - 端子号：2，功能定义：D –，线颜色：黄色 – 绿色 外形图 - 类别：集成直流伺服电机和驱动器 - 标签：交流伺服电机和驱动器 上海思恒电机制造有限公司成立于2013年，专注于交流伺服电机、直流伺服电机、步进电机、驱动器、编码器、齿轮箱等。 技术规格： - 型号：ZMD80AIS121-48-C02430-B1-5-1C - 电压：48V - 额定功率：750W - 额定电流：20±10% A - 额定扭矩：2.4 N.m - 峰值扭矩：4.8 N.m - 额定速度：3000±10% rpm - 最大速度：3200±10% rpm - 线阻：0.08±10% Ω - 线感：0.24±20% mH - 转动惯量：1.72±10% - 扭矩系数：0.12±10% Nm/A - 转子极对数：5p - 电机绝缘等级：F级 - 防护等级：IP65
