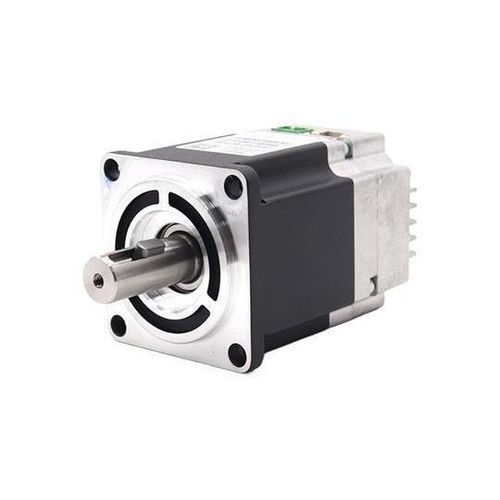

直流伺服电机 60AIS series

36V24伏48V

特点: - 17位和23位绝对值光电编码器，提供高端和高响应性。 - 速度: 优异的高速性能，典型额定速度可达3000转/分钟，最大速度可达6000转/分钟。 - 适应性: 强大的过载能力，能够承受高达额定扭矩三倍的负载。特别适用于瞬时负载波动和需要快速启动的应用。 - 稳定性: 低速运行平稳，无步进电机在低速运行时的步进现象。适用于需要快速响应的应用。 - 及时性: 电机加速和减速的动态响应时间短，通常在几十毫秒内。 - 舒适性: 热量和噪音显著减少。 产品规格 型号 | 电压 (AC) | 电流 (A) | 扭矩 (Nm) | 重量 (kg) | 机身长度 (mm) MD60AIS90-24-C00630-B1-5-1R | 24 | 10 | 0.06 | - | 119.5 MD60AIS108-48-C01330-B1-5-1R | 48 | 10 | 0.13 | - | 138 电机规格 项目 | 规格 绕组连接方式 | 星形连接 编码器类型 | 17位绝对编码器 轴偏差 | 0.025mm 径向间隙 | 0.06mm@450g 轴向间隙 | 0.08mm@450g 最大径向负载 | 距法兰20MM处15N 最大轴向负载 | 10N 绝缘等级 | B级 耐电压 | 500VAC持续1分钟 绝缘电阻 | 最小100Ω, 500VDC 详细电机型号 电机型号 | MD60AIS90-24 – C00630 – B1 – 5 – 1R | MD60AIS113-48 – C01330 – B1 – 5 – 1R 额定电压 (V) | 24 | 48 额定功率 (W) | 200 | 400 额定电流 (A) | 10 | 11 额定扭矩 (N.M) | 0.64 | 1.27 峰值扭矩 (N.M) | 1.27 | 3.82 额定速度 (RPM) | 3000 ± 10% | 3000 ± 10% 最大速度 (RPM) | 3600 ± 10% | 3200 ± 10% 线电阻 (Ω) | 0.12 ± 10% | 0.27 ± 10% 线电感 (mH) | 0.36 ± 10% | 0.56 ± 20% 扭矩系数 (NM/A) | 0.06 ± 10% | 0.12 ± 10% 机身长度 (MM) | 90 | 113 极对数 | 5 | 5 保护等级 | Ip54 | Ip54 电机绝缘等级 | F级 | F级 接线定义 CN1 端子 | 名称 | 功能 1 | GND | 直流电源地 | 直流24 – 36V电源，反接会损坏驱动器 2 | DC+ | 直流电源正极 CN5 端子 | 名称 | 功能 1 | D01+ | 输出端子01 | 此端子的功能取决于用户的I/O功能设置 2 | D01- | 输出端子01 3 | D02+ | 输出端子02 4 | D02- | 输出端子02 8 | DI1 | 输入端子01 5 | DI2 | 输入端子02 6 | DI3 | 输入端子03 7 | DIC | 输入端子的公共端子，用于驱动输入光耦。连接DC12 – 24V（共阳极NPN连接）或0V（共阴极PNP连接），电流≥100mA 9 | DIR+ | 命令方向正端子 | 适应DC5 – 24V 10 | DIR- | 命令方向负端子 11 | PULS+ | 命令脉冲正端子 12 | PULS- | 命令脉冲负端子 CN6 端子号 | 名称 | 功能 1 | 485A/T | 485通信正端子 2 | CANH 3 | 485B/T | 485通信负端子 4 | CANL 5 | GND | 通信公共地 6 | NC | 保留 7 | NC | 保留 8 | NC | 保留 CN7 端子号 | 名称 | 功能 1 | 485A/T | 485通信正端子 2 | CANH 3 | 485B/T | 485通信负端子 4 | CANL 5 | GND | 通信公共地 6 | SWCLK/T | 程序升级时钟线 7 | +3.3V | 3.3V通信电源 8 | SWDIOT | 程序升级数据线 外形图: 特点 / 技术规格: - 编码器: 17位/23位绝对值光电编码器 - 额定速度: 高达3000 rpm - 最大速度: 高达6000 rpm - 过载能力: 高达额定扭矩的3倍 - 低速运行: 平稳，无步进 - 动态响应: 数十毫秒 - 热量和噪音减少 - 绕组: 星形连接 - 绝缘等级: B和F - 保护: IP54 - 耐电压: 500VAC/1分钟 - 绝缘电阻: ≥100Ω, 500VDC
