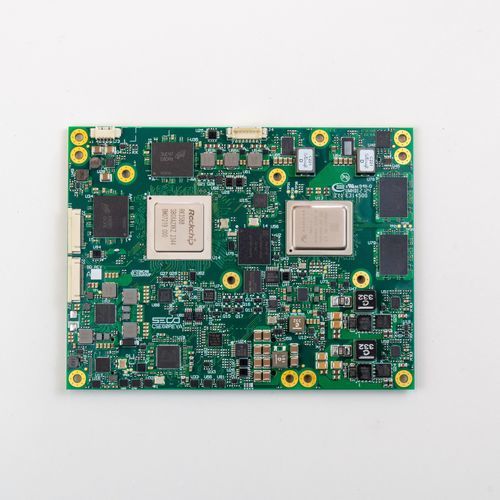

COM Express计算机模块 PN-SOM-COMe-BT6-RK3588

Rockchip RK3588HDMIDisplayPort

产品概述
COM Express® Type 6 基本模块 SOM-COMe-BT6-RK3588，集成 Rockchip RK3588 SoC 与板载 Axelera Metis AIPU（最高 120 TOPS），适用于边缘 AI、多媒体及工业嵌入式应用。

主要特点

• CPU：Rockchip RK3588 — 4× Cortex-A76 + 4× Cortex-A55；3× Cortex-M0；内置 GPU、NPU 与视频编解码器
• AIPU：Axelera Metis AIPU 板载，最高 120 TOPS
• 图形：Arm Mali-G610 MP4 GPU + 嵌入式 VPU；支持最多 4 个独立显示
• 内存：CPU 支持最高 32 GB LPDDR5-3200；AIPU 支持最高 2 GB LPDDR4x-2133
• 连接性：1× NBase-T 1GbE；2× USB Type-C（DP Alt Mode）；4× USB 5 Gbps；1× USB 2.0 Host；多条 PCIe 通道

安全与软件

• 支持 Secure Boot，提供可选 TPM 2.0 以增强平台安全
• 支持 Clea OS（基于 Yocto），便于安全与定制化系统构建
• 支持 OTA 更新与设备监控，适用于现场部署
• 支持容器化（Docker），便于隔离管理应用

技术规格 / 特性

• 产品说明：基于 Rockchip RK3588 SoC 且配备 Axelera Metis AIPU 的 COM Express® Type 6 模块
• CPU 说明：Rockchip RK3588 — 4× Cortex-A76 + 4× Cortex-A55；3× Cortex-M0；内置 GPU、NPU 与视频编解码器
• 最大内核数：11
• 内存说明：RK3588 使用 2× LPDDR5-3200 IC（最高 32 GB）；Metis AIPU 使用 2× LPDDR4x-2133 IC（最高 2 GB）
• 图形说明：Arm Mali-G610 MP4 GPU + VPU
• 视频接口：HDMI® 2.1；2× MIPI-CSI 2-lane；2× USB-C 上的 DisplayPort 1.4a（Alt Mode）；eDP 1.3
• 视频分辨率：HDMI 支持最高 7840×4320 @60 Hz；eDP 支持最高 4K @60 Hz；DP 支持最高 7680×4320 @30 Hz
• 大容量存储：可选 eMMC 5.1（最高 32 GB）；板载 microSD；可选 SATA Gen3；I2C EEPROM + QSPI 闪存焊接
• 网络：1× NBase-T 以太网口，支持 1GbE（Realtek RTL8211FI）
• USB：2× USB Type-C（支持 DP Alt Mode）；4× USB 5 Gbps；1× USB 2.0 Host
• PCI：2× PCIe Gen3 通道（可配置为 2× x1 或 1× x2）；1× PCIe Gen2 通道；工厂可选 SATA Gen3
• 音频：I2S 音频接口映射至 HD 音频引脚
• 串口：由 RK3588 管理，最多 2× 2-wire UART
• 其他接口：通用 SPI；4× GPI + 4× GPO；2× I2C；超低功耗 RTC；可选 TPM 2.0
• 安全性：可选 TPM 2.0；支持 Secure Boot
• 电源：+8 V 至 +20 V；3 V RTC 电池
• 操作系统：Clea OS（Yocto）
• 工作温度：0°C 至 +60°C（商用）；-40°C 至 +85°C（工业）
• 尺寸：120 × 95 mm
• 部件编号：PN-SOM-COMe-BT6-RK3588
