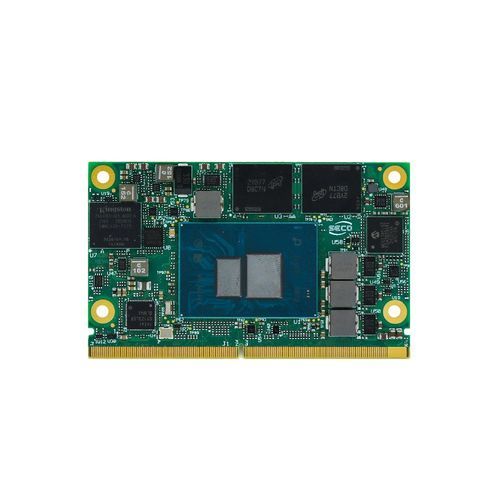

SMARC 2.1计算机模块 SOM-SMARC-TWL

Intel® Core i3Intel® Processor N150Intel® Processor N250

产品概述
SMARC® Rel. 2.1 模块（E08），采用 Intel® Core™ i3 与 Intel® Processors N Series（代号 Twin Lake）。50 x 82 mm 紧凑型外形，适用于工业嵌入式应用；LPDDR5 焊接内存与丰富的 I/O 接口。

产品亮点

• CPU 可选配置：i3-N355（8 核，最高 3.9 GHz，15 W TDP）；N250（4 核，最高 3.8 GHz，6 W TDP）；N150（4 核，最高 3.6 GHz，6 W TDP）
• 图形 集成 Intel® Graphics，最多 32 个执行单元；支持最多 3 路独立显示
• 内存 最高支持 16 GB LPDDR5-4800 焊接内存，支持 IBECC
• 连接性 2x NBase-T（2.5 GbE）、6x Hi-Speed USB、2x USB 10 Gbps、4x PCIe Gen3 通道（可选 SERDES）

安全与管理

• Secure Boot 从首次启动起确保系统完整性
• OTA 更新 支持远程且安全的固件/软件分发
• 设备监控 持续监控设备状态与活动
• 安全操作系统 支持 Yocto 基础的 OS 集成，用于可定制的安全系统构建
• 认证 符合 EN18031-1 嵌入式安全标准
• 容器技术 支持 Docker，实现应用隔离与灵活管理

资源

• 产品数据手册（PDF）
• 用户手册（PDF）
• 开发者文档与产品 Dev Center 资料
• 示例零件号与配置指南

技术规格

• 规格描述 SMARC® Rel. 2.1 模块，50 x 82 mm
• 处理器 i3-N355：8 核 @ 1.9 GHz（3.9 GHz Turbo），15 W；N250：4 核 @ 1.3 GHz（3.8 GHz Turbo），6 W；N150：4 核 @ 0.8 GHz（3.6 GHz Turbo），6 W
• 内存 最高 16 GB LPDDR5-4800 焊接，支持 IBECC
• 图形 i3-N355：32 EUs @ 1350 MHz；N250：32 EUs @ 1250 MHz；N150：24 EUs @ 1000 MHz
• 视频接口 eDP 1.3 或 双通道 18/24-bit LVDS（出厂选项）；2x DP++（DP 1.4 / HDMI® 2.1）；2x MIPI CSI-2（1x2-lane, 1x4-lane）
• 视频分辨率 最多 4096 x 2160 @ 60 Hz
• 存储 1x 外置 SATA Gen3.2 通道；可选板载 eMMC 5.1
• 网络 2x NBase-T（支持 2.5 GbE），使用 Intel® i225 控制器；可选 SERDES（SGMII） 接口以支持额外 GbE
• USB 6x Hi-Speed USB；2x USB 10 Gbps
• PCIe 4x PCIe Gen3 通道 — 支持聚合（4x1、1x2+2x1）或以 SERDES 替代第四通道
• 音频与串口 HD audio，SoundWire / I2S；2x UART，2x HS-UART
• 其它接口 最多 14x GPIO，SMBus，I2C，1x SPI（用于引导），1x 通用 SPI 或 eSPI（出厂选项），电源管理信号，watchdog
• 供电 +5 VDC 和 +3 V_RTC
• 操作系统 Microsoft® Windows 10 LTSC，Windows 11 LTSC；Linux Kernel LTS
• 工作温度 0°C 至 +60°C（商业版）
• 尺寸 50 x 82 mm
• 示例型号 RE08-E231-1121-C3；RE08-F441-2222-C3；RE08-G842-2121-C3
