Overview

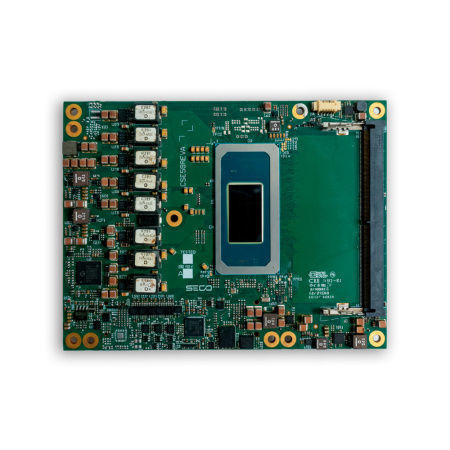

COM Express Rel. 3.1 Type 6 模块，采用 Intel® Core™ Ultra Series 3 处理器（代号：Panther Lake-H），面向需要 AI 加速、多屏输出和高速 I/O 的高性能嵌入式/边缘系统。

Highlights

• CPU：Intel® Core™ Ultra Series 3 处理器，内置 Intel NPU5（50 TOPS），平台可达 180 TOPS。
• Graphics：集成 Intel® Graphics，最高 12 个 3rd Gen Xe 核心；IPU 7.5 支持高级成像与摄像头管理。
• Memory：2x DDR5 SO-DIMM 插槽（DDR5-5600），最高 96 GB。
• Connectivity：1x NBase-T 2.5GbE；最多 2x USB4（40 Gbps）；最多 4x Superspeed USB（10 Gbps）；8x Hi-Speed USB；最多 20 条 PCIe 通道。

Security, Updates & Management

• Secure Boot：内置 Secure Boot，确保首次启动即具备系统完整性。
• OTA Updates：远程且安全的固件/软件更新分发。
• Device Monitoring：持续监控设备状态与活动。
• Secure OS：支持 Yocto 定制化安全操作系统，兼容 Clea OS。
• Compliance：设计上支持符合 EN18031-1 安全标准。

Product Description (short)
基于 Intel® Core™ Ultra Series 3（Panther Lake-H）的 COM Express Rel. 3.1 Type 6 模块 SOM-COMe-BT6-PTL，适用于需要板载 AI、多输出显示及高速 I/O 的嵌入式/边缘应用。

Technical Specifications

• Description：COM Express Rel. 3.1 Type 6 模块，搭载 Intel® Core™ Ultra Series 3 处理器（Panther Lake-H）。
• CPU Description：Intel® Core™ Ultra X9 Series 3；Intel® Core™ Ultra X7 Series 3；Intel® Core™ Ultra 9 Series 3；Intel® Core™ Ultra 7 Series 3；Intel® Core™ Ultra 5 Series 3（可选）。
• Memory：2x DDR5-5600 SO‑DIMM 插槽，最高 96 GB。
• Graphics：集成 Intel® Graphics，最高 12 个 3rd Gen Xe 核心；支持最多 4 个独立显示；IPU 7.5 可并行管理 3 路摄像头。
• Video Interfaces：2x Type-C（支持 DP / DP Alt Mode over Type-C / HDMI / DP tunneled）；1x DDI（支持 DP 2.1 2-lane/4-lane，工厂选项）；1x eDP 1.5（4K120Hz HDR）或 1x LVDS 单/双通道（工厂替代选项）。
• Video Resolution：最多 4x 4K120Hz 同时显示。
• Mass Storage：可选板载 NVMe PCIe x4 SSD，最大 1 TB；可选 2x SATA（仅商用温度模块）。
• Networking：1x NBase-T 以太网（Intel® I226 控制器，支持 2.5 GbE 与 TSN）。
• USB：最多 2x USB4（40 Gbps）；最多 4x Superspeed USB（10 Gbps）；8x Hi-Speed USB 端口。
• PCI：最多 8 条 PCIe Gen4 通道；1x PEG x8 Gen5（视处理器而定）；可选 PEG x4 Gen4。
• Audio：HD Audio 接口；支持 SoundWire。
• Serial：2x 2 线 UART。
• Other Interfaces：可选 2x MIPI-CSI 4-lane；SPI；2x I2C；SMBus；温控与风扇管理；eSPI 或 LPC（工厂选项）；可选 TPM 2.0；LID#/SLEEP#/PWRBTN#；看门狗；4x GPI，4x GPO。
• Power Supply：Main +12 VDC ±10%；Auxiliary +5VSB，+3VRTC。
• Operating System：Microsoft® Windows 11 IoT Enterprise 2021 LTSC；Clea OS。
• Operating Temperature：0°C ÷ +60°C（商用）；-40°C ÷ +85°C（工业）。
• Dimensions：125 x 95 mm（COM Express® Basic 形状，Type 6 引脚定义）。
• Part Number：PN-SOM-COMe-BT6-PTL。
