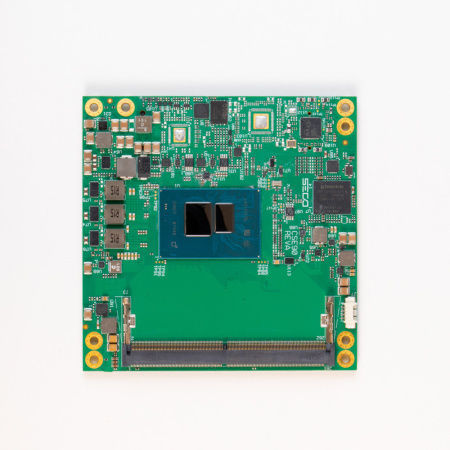

COM Express计算机模块 SOM-COMe-CT6-TWL

COM ExpressCompactIntel® Core i3Intel® Processor N-series

概述
COM Express® Rel. 3.1 Type 6 电脑模块 SOM-COMe-CT6-TWL，支持 Intel® Core™ i3 及 Intel® Processor N 系列（代号：Twin Lake）。95 x 95 mm 紧凑型尺寸，适用于嵌入式与工业系统。

要点

• CPU：Intel® Core™ i3‑N355 及 Intel® N‑Series（N250、N150）选项
• 图形：集成 Intel® Gen12 UHD，最高 32 EU；支持最多 3 个独立显示器
• 内存：1x DDR5 SO‑DIMM 插槽，支持 DDR5‑4800 IBECC，最高 16 GB

主要特性

• 支持多种 CPU SKU（i3‑N355：8 核，最高 Turbo 3.9 GHz；N250/N150 为低功耗版本）
• 视频输出：2x DDI（DP/HDMI®，Type‑C 支持 DP Alt‑Mode），1x DDI（DP/HDMI®），1x eDP 或 LVDS（出厂选项）
• 视频分辨率：HDMI® 最多 4K@60 Hz；DP 1.4 / eDP 1.4 最多 4096×2304@60 Hz；LVDS 最多 1920×1200@60 Hz
• 存储：最多 2x SATA Rev.3 通道；可选板载 eMMC 5.1
• 网络：1x NBase‑T 以太网（MaxLinear GPY211/215），支持 2.5GbE 与 TSN
• USB：最多 2x USB 10 Gbps；可选 3x USB 5 Gbps；8x Hi‑Speed USB
• PCIe：最多 6x PCIe Gen3 通道
• I/O：HD 音频、SoundWire、2x UART、SPI、2x I2C、SMBus、看门狗、4x GPI、4x GPO；可选 TPM、可选 2x CSI
• 电源：+12 VDC ±10%（可选 +5VSB、+3VRTC）
• 操作系统支持：Windows 10 IoT Enterprise 2019/2021 LTSC；Clea OS（Yocto）
• 工作温度：商用 0°C 至 +60°C；工业 -40°C 至 +85°C

技术规格

• 外形尺寸：COM Express® Rel. 3.1 Type 6（Compact），95 x 95 mm
• CPU 选项：Intel® Core™ i3‑N355（8 核 @1.9 GHz，Turbo 最高 3.9 GHz，15 W）；Intel® N250（4 核，Turbo 最高 3.8 GHz，6 W）；Intel® N150（4 核，Turbo 最高 3.6 GHz，6 W）
• 内存：1x DDR5 SO‑DIMM，DDR5‑4800 IBECC，最高 16 GB
• 图形：Intel® Gen12 UHD，最多 32 EU，支持最多 3 个独立显示器
• 视频接口：2x DDI（支持 DP/HDMI®，Type‑C 支持 DP Alt‑Mode）；1x DDI（DP/HDMI®）；1x eDP 或 LVDS（工厂选项）
• 存储：最多 2x SATA Rev.3；可选 eMMC 5.1
• 网络：1x NBase‑T 2.5GbE（MaxLinear GPY211/215），支持 TSN
• USB：最多 2x USB 10 Gbps；可选 3x USB 5 Gbps；8x Hi‑Speed
• PCIe：最多 6x Gen3 通道
• 音频 / 串口：HD 音频、SoundWire；2x UART
• 其他接口：SPI、2x I2C、SMBus、热管理与风扇管理、可选 eSPI/LPC、可选 TPM、LID#/SLEEP#/PWRBTN#、看门狗、4x GPI、4x GPO、可选 2x CSI
• 电源输入：+12 VDC ±10%（可选 +5VSB、+3VRTC）
• 操作系统：Windows 10 IoT Enterprise 2019 LTSC / 2021 LTSC；Clea OS（Yocto）
• 工作温度：商用 0°C–+60°C；工业 -40°C–+85°C（在标准散热器处测量）
• 尺寸：95 x 95 mm
• 示例料号：ME90-H140-1122-C1；ME90-G100-2121-C1；ME90-F100-1121-C1；ME90-F100-1201-C1

推荐应用

• 嵌入式控制器与工业自动化
• 人机界面（HMI）、数字标牌与视觉系统
• 运输、楼宇自动化与边缘计算的 OEM 方案
