COM Express计算机模块 PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplayPort

概要

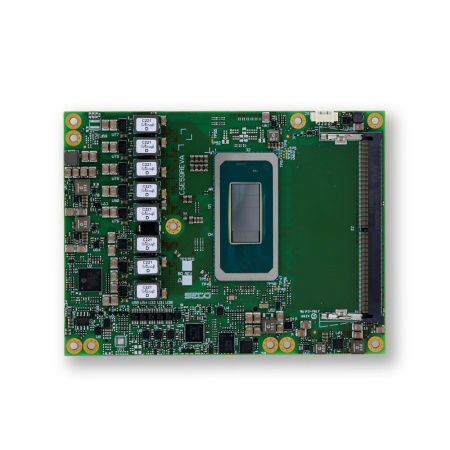

COM Express Rel. 3.1 Type 6 Basic 模块（E59）SOM-COMe-BT6-ARL，采用 Intel® Core™ Ultra 处理器 Series 2（Arrow Lake）H与U 可选型号。面向嵌入式应用，提供 CPU/GPU 性能、多视频输出及丰富的 I/O 与 PCIe 互联能力。

亮点

• CPU：Intel® Core™ Ultra Processors（Series 2），H 与 U SKU
• 图形：集成 Intel® Xe LPG+ 图形，最高 8 Xe cores / 128 EU
• 内存：2x DDR5 SO-DIMM，支持 IBECC，最高 64 GB（DDR5-6400）
• 连接性：1x NBase-T 2.5GbE（Intel® I226），最多 2x USB4 Gen2、4x USB 10 Gbps、8x Hi-Speed USB，最多 20 条 PCIe Gen4 通道

显示与视频

• 视频接口：3x DDI（DP/HDMI），1x eDP 或 LVDS（出厂可选），2x MIPI CSI 通道（选项）
• 最大分辨率：HDMI® 支持至 8K60（HDMI® 2.1）；DP 2.1 支持至 8K60 / 5K120；eDP 1.4b 支持至 4K120 HDR；最多支持 4×4K60 独立显示

存储与扩展

• 存储：可选板载 NVMe SSD（PCIe x4）最高 512 GB；出厂替代方案为最多 2x SATA Gen3.2
• PCIe：1x PEG Gen4 x8（仅 H 系列）或 1x PEG Gen4 x4（出厂替代）；最多 8 条 PCIe Gen4 通道，可按 x4/x2/x1 分组

音频、串口与其他 I/O

• 音频：HD audio 接口；SoundWire
• 串口：2x UART
• 其他接口：SPI、I2C、SMBus、eSPI 或 LPC（出厂替代）、TPM 2.0（选配）、LID#/SLEEP#/PWRBTN#、看门狗、4x GPI、4x GPO、风扇与热管理

电源、操作系统与环境

• 电源：主供电 +8 VDC 至 +20 VDC；辅助 +5VSBY、+3VRTC
• 支持系统：Windows 10 IoT Enterprise（2019 与 2021 LTSC）；Yocto（Kirkstone）
• 工作温度：0 °C 至 +60 °C（商用版本）
• 尺寸：125 x 95 mm（COM Express Basic，Type 6）

安全与软件功能

• 集成 Secure Boot 以保证平台启动完整性
• OTA 更新用于远程安全的软件分发
• 设备监控与管理能力（可与 Clea 集成）
• 基于 Yocto 的安全 OS 集成与 Docker 支持以便容器化部署

技术规格

• 型号：SOM-COMe-BT6-ARL（COM Express Rel. 3.1 Type 6 Basic，E59）
• CPU 变体：例如 285H、265H、235H（H-SKUs）及 265U、235U（U-SKUs），含 vPRO 可选
• 内存：2x DDR5 SO-DIMM，最高 64 GB，支持 IBECC
• 图形：Intel® Xe LPG+，最高 8 Xe cores（128 EU），最高 4 显示
• 视频：HDMI® 2.1、DP 2.1、eDP 1.4b、MIPI CSI（可选）
• 存储：可选 NVMe onboard（PCIe x4）最高 512 GB；最多 2x SATA Gen3.2（替代）
• 网络：1x NBase-T（Intel I226）2.5GbE
• USB：最多 2x USB4 Gen2、4x USB 10Gbps、8x Hi-Speed USB
• PCIe：PEG x8 Gen4（H only）或 PEG x4 Gen4（替代），+8 lanes Gen4
• 串口/其他：2x UART、SPI、I2C、SMBus、TPM 2.0（选配）、看门狗、GPI/GPO
• 电源：主 +8V ÷ +20V；辅 +5VSBY、+3VRTC
• 操作系统：Windows 10 IoT Enterprise（2019/2021 LTSC）、Yocto Kirkstone
• 工作温度：0 °C ÷ +60 °C
• 尺寸：125 x 95 mm
• 零件号：PN-SOM-COMe-BT6-ARL
