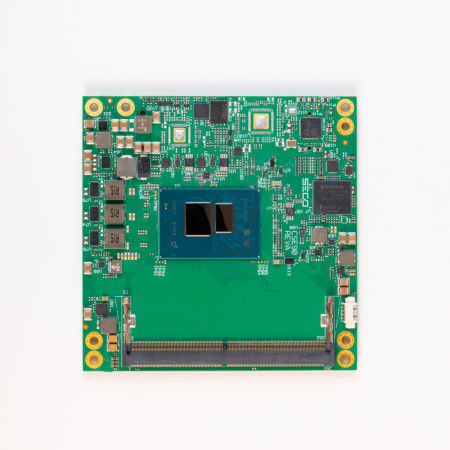

COM Express计算机模块 SOM-COMe-CT6-ADL-N

COM ExpressCompactIntel® AtomIntel® Core™ i3-N305

概述
COM Express® 3.1 Type 6 紧凑型模块 SOM-COMe-CT6-ADL-N，采用 Intel Atom® x7000RE（Alder Lake N）处理器，兼容 Intel N 系列和 Core i3 N305。为需要低功耗、多显示和 TSN 支持的嵌入式与工业应用而设计，尺寸为 95 x 95 mm。

要点

• CPU：Intel® Atom® x7000E 系列、Intel® Processor N 系列及 Intel® Core™ i3 N305 可选
• 图形：集成 Intel® Gen12 UHD，最多 32 EU，支持最多 3 个独立显示器
• 内存：1 个 DDR5 SO-DIMM 插槽，支持 DDR5-4800 IBECC，最多 16 GB
• 网络：NBase-T GbE 控制器，支持 2.5GbE 与 TSN

评估套件
提供包含载板、内存、电源、布线、存储介质和散热方案的评估套件，便于立即原型设计与测试。价格自 529.90 欧元起。

安全与软件功能

• Secure Boot 确保平台完整性
• OTA 更新用于远程软件分发
• 设备监控用于持续状态与活动跟踪
• 集成 Clea OS（基于 Yocto），支持可定制的安全操作系统构建
• 支持 Docker 以部署容器化应用

技术规格

• 产品：COM Express® 3.1 Type 6 紧凑型模块，SOM-COMe-CT6-ADL-N（Alder Lake N）
• CPU 示例：Intel Atom® x7425E（四核 1.5 GHz，Turbo 3.4 GHz，12 W TDP）、x7213E（双核 1.7 GHz，Turbo 3.2 GHz，10 W TDP）、x7211E（双核 1.0 GHz，Turbo 3.2 GHz，6 W TDP）；Intel® Core™ i3-N305（八核 1.0/1.8 GHz，Turbo 3.8 GHz，9/15 W TDP）；N200/N97/N50 变体
• 内存：1x DDR5 SO-DIMM，DDR5-4800 IBECC，最多 16 GB
• 图形与显示：Intel® Gen12 UHD 最多 32 EU；最多 3 个独立显示；2x DDI（DP/HDMI/Type-C DP Alt-Mode）、1x DDI（DP/HDMI）、1x eDP 或 LVDS 可选
• 视频分辨率：HDMI 最多 4K@60Hz（HDMI 2.0b）；DP 1.4 / eDP 1.4 最多 4096x2304@60Hz；LVDS 最多 1920x1200@60Hz
• 存储：最多 2x SATA Gen3；可选焊接 eMMC 5.1
• USB 与 PCIe：最多 2x USB 10 Gbps，可选 3x USB 5 Gbps，8 个 Hi-Speed USB 端口；最多 6 条 PCIe Gen3 通道
• 音频与外设：HD 音频、SoundWire、2x UART、SPI、2x I2C、SMBus、风扇与热管理；可选 eSPI/LPC、TPM 1.2/2.0、LID#/SLEEP#/PWRBTN#、看门狗、4x GPI、4x GPO、可选 2x CSI
• 网络：1x NBase-T 以太网（MaxLinear GPY211/215），支持 2.5GbE 与 TSN
• 电源：+12 VDC ±10%，可选 +5VSB、+3VRTC
• 操作系统支持：Microsoft® Windows 10 IoT Enterprise 2019/2021 LTSC，Clea OS（Yocto）
• 工作温度：商用 0°C 至 +60°C；工业 -40°C 至 +85°C（在 SECO 标准散热片上测量）
• 尺寸：95 x 95 mm
• 示例部件号：ME90-2130-2122-C1（i3-N305，eMMC 64GB，TPM 2.0，商用温度）；ME90-3100-2122-C1（x7211E）；ME90-5100-1121-C1（N97）；ME90-7100-1201-C1（N50）
