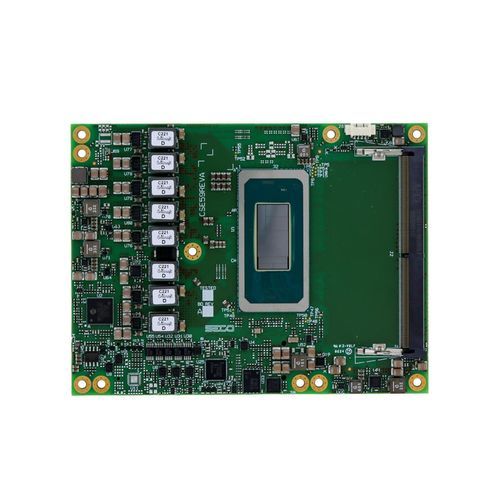

COM Express计算机模块 PN-SOM-COMe-BT6-MTL

Intel® Core™ UltraIntel® Core™ Ultra 7 165HIntel® Core™ Ultra 7 155H

产品概述
COM Express® 3.1 Type 6 基本模块 SOM-COMe-BT6-MTL，支持 Intel® Core™ Ultra 处理器家族（Meteor Lake H 与 U 型）。适用于需要高级图形和灵活 I/O 的嵌入式与工业场景。

亮点

• CPU 支持 Intel® Core™ Ultra（Meteor Lake）H/U 系列处理器。
• 图形 集成 Intel® Xe LPG，最多 8 个 Xe core（128 EU），支持最多 4 个独立显示。
• 内存 2x DDR5 SO-DIMM 插槽，DDR5-5600 IBECC，最高 64 GB。

安全与合规

• 内置 Secure Boot，确保启动时系统完整性。
• 支持 OTA 安全更新与远程设备监控（Clea 集成）。
• 提供 Yocto 支持，设计满足合规要求（EN18031-1 文档可按需提供）。

处理器系列与可选型号

• Meteor Lake-H（20/28/65 W）：例如 Core™ Ultra 7 165H（vPro）、155H；Core™ Ultra 5 135H（vPro）、125H。
• Meteor Lake-U（12/15/28 W）：例如 Core™ Ultra 7 165U（vPro）、155U；Core™ Ultra 5 135U（vPro）、125U。

主要功能

• 视频接口：3x DDI（DP/HDMI）、1x eDP 或 单/双通道 18/24-bit LVDS（工厂选项）、2x MIPI CSI（工厂选项）。
• 视频分辨率：HDMI 可达 8K@60（HDMI 2.1）；DP 2.1 可达 8K@60 / 5K@120；eDP 1.4b 可达 4K@120 HDR；最大支持 4x4K@60Hz。
• 存储：可选板载 NVMe（PCIe x4）最高 512 GB；可选 2x SATA Gen3.2（工厂替代）。
• 网络：1x NBase-T Ethernet（Intel® I226），支持 2.5GbE 与 TSN。
• 接口：最多 4x USB 10 Gbps，最多 8x Hi-Speed USB，HD 音频（SoundWire），2x UART，SPI，I2C，SM Bus，TPM 2.0（选项），看门狗，4x GPI / 4x GPO。
• PCIe：PEG x8 Gen4（仅 H 系列）；PEG x4 Gen4（替代）；8x PCIe Gen4 通道（可分组）。
• 电源：主 +8 VDC 至 +20 VDC；辅助 +5V_SBY，+3V_RTC。

技术规格

• 尺寸/形态：COM Express® 3.1 Type 6 Basic，125 x 95 mm。
• 内存：2x SO-DIMM DDR5，DDR5-5600 IBECC，最高 64 GB。
• 支持操作系统：Windows 10 IoT Enterprise 2019/2021 LTSC；Yocto（Kirkstone）。
• 工作温度（商业版）：0°C 至 +60°C（在 SECO 标准散热片处测量；具体值受系统冷却影响）。
• 零件编号：PN-SOM-COMe-BT6-MTL。
