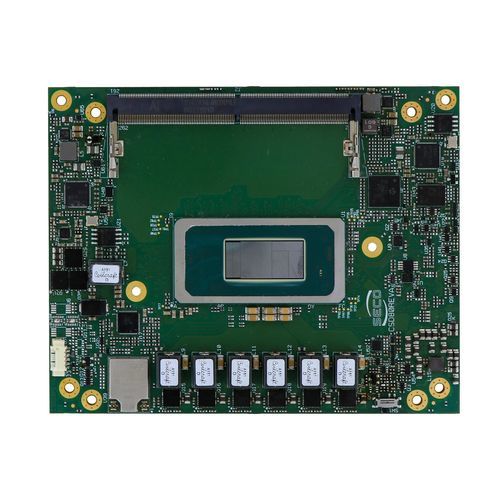

COM-HPC计算机模块 PN-SOM-COM-HPC-A-ARL

Intel® Core™ UltraHDMIDisplayPort

产品概述
COM‑HPC® Size A 客户端模块 SOM‑COM‑HPC‑A‑ARL，面向 Intel® Core™ Ultra 处理器（Series 2，Arrow Lake -H / -U）。模块采用 COM‑HPC Size A（120 x 95 mm）尺寸，适用于工业边缘、自动化、视觉系统及嵌入式客户端应用。

亮点

• CPU：支持 Intel® Core™ Ultra（Series 2，Arrow Lake -H / -U 变体）
• 图形：集成 Intel® Xe LPG 显示控制器，最高 128 EU，支持最多 4 个独立显示
• 内存：2x DDR5 SO‑DIMM（IBECC），最高支持 64 GB
• 连接性：最多 2x NBase‑T 2.5GbE（Intel® I226），多路高速 USB（20/10 Gbps）及 Hi‑Speed 端口
• 扩展：多条 PCIe Gen4/Gen5 通道（x1/x4/x8）支持外设与加速器

安全与合规

• Secure Boot：内置 Secure Boot，自首次启动即保护系统完整性
• OTA 更新：支持安全的远程固件/软件更新
• 设备监控：平台级监控与管理（集成 Clea）
• 安全操作系统：支持基于 Yocto 的 Clea OS，便于定制安全构建
• 认证安全：面向 EN18031‑1 合规的设计；可选 TPM 1.2/2.0
• 容器化：支持 Docker，以实现应用隔离部署

技术规格

• 形态：COM‑HPC® Size A（Client pinout），120 x 95 mm
• 处理器系列：Intel® Core™ Ultra（Series 2，Arrow Lake H/U）
• CPU 可选项：多款 H 与 U 系列变体（示例：165H/155H/135H/125H 与 165U/155U/135U/125U）
• 图形：Intel® Xe LPG，最高 128 EU，支持 4 个独立显示
• 内存：2x DDR5 SO‑DIMM（IBECC），最高 64 GB（根据配置支持 DDR5‑5600/6400）
• 视频接口：2x DDI（支持 DP/HDMI/Type‑C 上的 DP Alt‑Mode），1x DDI（DP/HDMI/eDP），1x eDP
• 视频分辨率：HDMI 2.1 / DP 2.1 / eDP 1.4b — 支持最高 8K@60Hz，DP 可达 8K60 / 5K120，eDP 可达 4K120 HDR
• 存储：最多 2x SATA Gen3.2；可选板载 NVMe SSD（PCIe x4）最高 512 GB / 1 TB（视 SKU）
• 网络：最多 2x NBase‑T（2.5GbE）通过 Intel® I226；支持 TSN
• USB：2x USB 10 Gbps，2x USB 20/40 Gbps，8x Hi‑Speed USB 端口
• PCIe：最多 7x PCIe x1 Gen4（4x 可分组）；最多 3x PCIe x4 Gen4；1x PCIe x8 Gen5（仅 H 系列）
• 音频：HD 音频接口；2x SoundWire
• 串口：2x 4 线 UART
• 其它接口：Boot SPI + GP SPI、2x I2C、SMBus、eSPI、12x GPIO、2x MIPI‑CSI‑2 4‑lane、看门狗、风扇与热管理
• 电源：+12VDC ±10%；可选 +5VSB、+3VRTC
• 操作系统：Microsoft® Windows 11 IoT Enterprise；Clea OS（Yocto）
• 工作温度：0°C 至 +60°C（商用）
• 尺寸：120 x 95 mm
