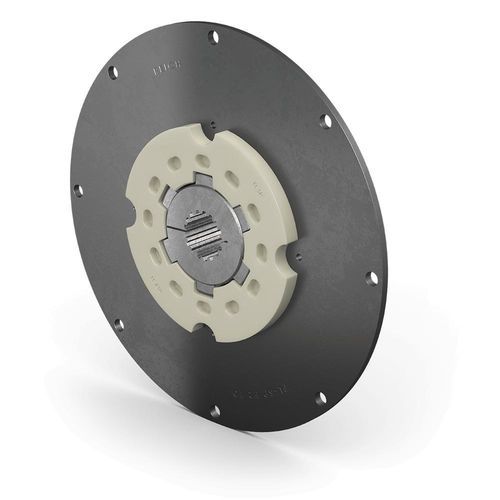

法兰联轴器 FL-SP

刚性扭力紧凑型钢

概述
法兰联轴器 FL-SP 专为静压（液压）泵驱动设计，用于将内燃机与液压泵连接。其扭转刚性设计可将临界共振移至工作转速之上，从而实现下临界运行，避免通过有害的扭转振动幅值。FL-SP 结构紧凑，轴向插装，适用于安装空间受限的场合。

结构与构造
FL-SP 由一体化的夹紧毂和塑料‑钢复合法兰组成，以轴向插接方式装配。夹紧毂在泵轴上提供无间隙的夹紧连接。联轴器法兰提供多种 SAE 尺寸可选。REICH 提供泵安装法兰，用于将液压泵固定到发动机壳体上。也可按照 D2C（Designed to Customer）原则开发定制设计。

优点

• 扭转刚性设计允许下临界运行，避免共振通过
• 高扭矩传递能力，适用于多种应用
• 结构紧凑，轴向插装，适合受限安装空间
• 补偿轴向、径向和角位移，减少装配工作量并提高运行可靠性
• 无间隙的轴‑毂连接可防止泵轴磨损，确保运行更平稳
• 轴向插接设计实现快速安装和缩短检修时间
• 多种花键选项可用于泵轴连接；可提供带键槽的精加工孔
• 环境温度范围：-20 °C 至 100 °C
• 可提供适用于几乎所有安装情况的泵安装法兰

标准类型 / 产品变型

• D2C 型 “客户设计” — 根据客户要求单独开发的联轴器
• 模块化组件可实现高效且经济的客户解决方案
• 与合作伙伴紧密配合：咨询、开发、设计、制造与集成
• 面向客户的定制生产、物流方案及售后服务；全球可得

应用
适用于静压泵驱动的扭转刚性法兰联轴器，用于在工业、移动和发电等需要紧凑、无间隙且坚固连接的场合，将内燃机与液压泵连接。

技术规格

• 产品类型：扭转刚性法兰联轴器（用于静压泵驱动）
• 型号 / 名称：FL-SP
• 结构：夹紧毂 + 塑料‑钢复合法兰（轴向插接连接）
• 泵法兰：提供多种 SAE 尺寸
• 温度范围：-20 °C 至 100 °C
• 扭矩范围（示例值）：约 1200 Nm 至 2400 Nm
• 补偿：轴向、径向及角位移补偿
• 轴连接：无间隙夹紧毂；可选多种花键或带键槽的精加工孔
• 使用特性：结构紧凑、轴向插接、免维护、使用寿命长
• 特殊设计选项：D2C – Designed to Customer（非标准配置）
