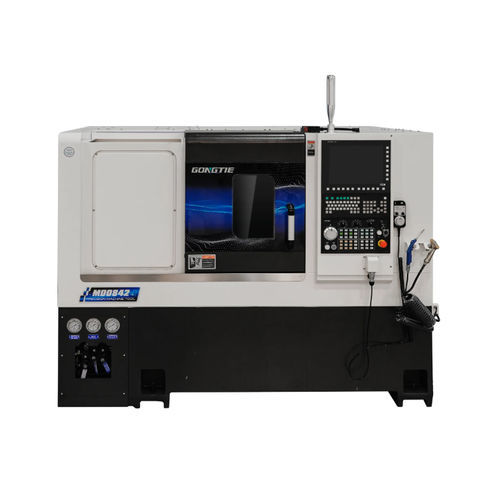

数控车削铣削中心 MD0842卧式双轴倾斜台面式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 卧式
- 轴数量
- 双轴
- 结构
- 倾斜台面式
- 其他特性
- 高精度, 转塔式, 直接传动, 自动装卸, 液压, 集成棒材送料机
- 直径
600 mm
(23.62 in)- X轴
185 mm
(7.28 in)- Z轴
556 mm
(21.89 in)- 机器质量
3,410 kg
(7,517.76 lb)- 主轴功率
15 kW
(20.39 hp)- 旋转速度
最多: 4,000 rpm
(25,132.741 rad.min-1)最少: 0 rpm
(0 rad.min-1)
产品介绍
MD0842为倾斜床身数控车铣复合中心，配备直接驱动同步主轴和12工位BMT55动力刀塔，适用于车削与铣削一体化加工，可配置为两步加工及自动化生产线使用。
主要特点
标准配置
可选配置
可选件 / 配件
自动化解决方案
应用
技术参数 / 规格
主要特点
- 直接驱动同步主轴，提供恒定扭矩、宽转速范围、低振动与高定位精度；主轴轴承为NTN（3+2结构，P4级）。
- 12工位BMT55动力刀塔，适合重切削和多刀序列加工。
- 8英寸中空液压卡盘（3爪），安装面经过淬火与研磨，具备高夹持力与高定位精度。
- 油压尾座，锥孔MT4；可选可编程油压尾座。
- 冷却清洗系统采用Luikar 2V-30泵及大容量带过滤箱体。
- X/Z轴采用PMI 3210滚珠丝杠和PMI 35 mm滚子直线导轨；轴驱为Syntec系列伺服与轴电机。
标准配置
- 床身：HT300铸铁斜床身，一体铸造。
- CNC系统：Syntec 22TA。
- 主轴：Gongtie电机同步主轴，配Syntec SMH主轴驱动与Syntec主轴编码器。
- 主轴轴承：NTN。
- 液压卡盘：8英寸中空卡盘，夹持直径17–210 mm，最大夹紧力140 kN，最高5000 rpm。
- 滚珠丝杠：PMI 3210（C3）用于X/Z轴。
- 导轨：PMI 35 mm滚子直线导轨。
- 液压系统：Seven Ocean，油箱容量40 L。
- 冷却泵：Luikar 2V-30；润滑：Ishan 2L自动润滑系统。
- 电气元件：Schneider低压元件；安全锁：OMRON。
- 工具箱：Gongtie；棒料送料机：PRO Ray VS65（按配置可选）。
可选配置
- FANUC或SIEMENS数控系统。
- THK导轨与丝杠作为更高规格替代件。
- 副主轴以实现完整两步加工。
- 棒料送料机、排屑机、龙门机器人、取件器及定制自动化附件。
可选件 / 配件
- 吹气装置
- 动力刀具（live tooling）
- 机械臂 / 龙门机器人（上下料）
- C轴分度 / 分度卡盘
- 棒料送料机
- 取件器
- 自动测量系统
- 自动门与门锁开关
- 排屑机
- 自动半径补偿 / 刀具测量系统
- 气枪 / 水枪 / 高压冷却系统
- 油雾收集器
- 液压夹头或卡盤
- 脚踏开关
自动化解决方案
- 龙门式系统
- 机器人上下料系统
- 龙门上料系统
应用
- 通用机械
- 汽车行业
- 纺织机械
- 电子设备
- 精密机械
- 制冷行业
- 3C工业零件加工
- 航空航天
技术参数 / 规格
- 型号: MD0842
- 床上最大回转直径: 600 mm
- 最大车削直径: 320 mm
- 最大车削长度: 420 mm
- X轴行程: 185 mm
- Z轴行程: 556 mm
- 尾座行程: 470 mm
- 尾座套筒行程: 100 mm
- 动力刀具电机功率 / 扭矩: 3.1 kW / 15 N·m
- 主轴端面形式: A2-6
- 液压卡盘尺寸: 8 inch
- 主轴孔径: 66 mm
- 最大棒材通过径（内/外）: 50 / 40 mm
- 主轴电机功率: 15 kW
- 主轴最高转速: 0–4000 rpm
- 主轴额定/最大扭矩: 95.5 / 270 N·m
- X/Z轴快速位移 (G0): 20 m/min
- 刀架工具数量（每塔）: 6 / 刀塔工位: 12
- 刀柄尺寸: 25 mm
- 镗孔刀具支架ID: φ40 mm
- X/Z轴重复定位精度: 0.005 mm
- 液压油箱容积: 40 L
- 整机满载功率: 24 kW
- 外形尺寸（长 x 宽 x 高）: 2262 x 1668 x 1988 mm
- 整机总重: 3410 kg
- 保修期: 18个月
- 最小订购量: 1套
