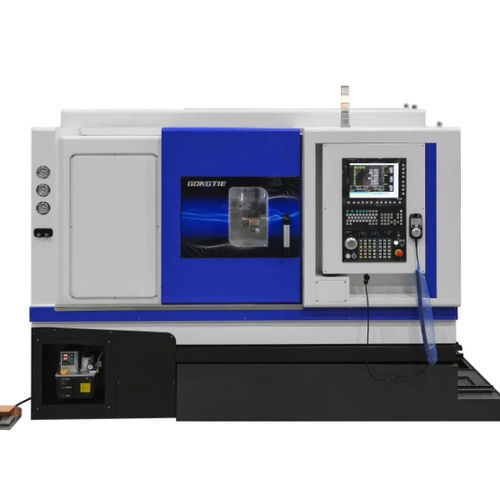

数控车削铣削中心 MDX0850-S卧式3轴倾斜台面式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 卧式
- 轴数量
- 3轴
- 结构
- 双轴, 倾斜台面式
- 其他特性
- 转塔式, 高刚性, 高速, 大功率, 精准, Y轴, 龙门装载机, 龙门机器人, 集成棒材送料机, 集成尺寸测量
- 直径
520 mm
(20.47 in)- X轴
225 mm
(8.86 in)- Y轴
最多: 50 mm
(1.97 in)最少: -50 mm
(-1.97 in)- Z轴
500 mm
(19.69 in)- 机器质量
6,000 kg
(13,227.74 lb)- 主轴功率
13.4 kW
(18.22 hp)- 旋转速度
最多: 4,500 rpm
(28,274.334 rad.min-1)最少: 0 rpm
(0 rad.min-1)
产品介绍
MDX0850-S 是一款水平斜床高精度双主轴车铣复合CNC，适用于重切削及集成多工序加工（车削、铣削、钻孔、攻丝）。其将 HT300 铸铁斜床、高功率直驱电主轴、PMI 滚珠丝杠与滚子导轨结合，满足高速高精度生产需求。
主要特性
标准配置（组件 / 品牌 / 产地 / 数量）
可选附件 / 选项
技术规格
主要特性
- HT300 一体铸造水平斜床，具备高刚性、抗振性能，针对重载切削优化。
- SYNTEC 22TB CNC 系统，15 英寸显示屏，支持多种加工应用，操作便捷。
- 内置直驱电主轴（主/副）：恒定扭矩、高刚性、抗振动及高精度定位；NSK 轴承，3+2 结构，P4 等级。
- PMI 3210/4210 C3 等级滚珠丝杠与 PMI 35 P 等级滚子导轨，提供精确进给、定位及高载荷能力。
- 12 工位 BMT55 动力刀塔并配插补 Y 轴，适用于车铣复合与重切削作业。
- 液压系统与卡盘：液压中空 3 爪卡盘及 Seven Ocean 液压站；配套润滑与冷却系统（4 L 油润滑、提升泵与 120 L 水箱）。
- 全封闭机罩与不锈钢内围栏确保安全与防护；Schneider 低压电气元件用于控制与保护。
标准配置（组件 / 品牌 / 产地 / 数量）
- 机体：水平斜床 HT300 铸铁 — China — 数量：1
- CNC 系统：SYNTEC 22TB — Taiwan — 数量：1
- 主轴：内置直驱电主轴（主/副） — China — 数量：1
- X 丝杠：PMI 3210 C3 等级滚珠丝杠 — Taiwan — 数量：1
- X/Z1/Z2 轴电机：AM15（3.1 kW，15 N.m） — Taiwan — 数量：1
- Z 丝杠 / 副主轴：PMI 4210 C3 等级滚珠丝杠 — Taiwan — 数量：1
- 动刀电机：AM18（3.9 kW，18 N.m） — Taiwan — 数量：1
- 导轨：PMI 35 P 等级滚子导轨 — Taiwan — 数量：4
- 卡盘：液压中空 8/6 卡盘（3 爪） — Taiwan — 数量：1
- 刀塔：12 工位 BMT55 动力刀塔 — Taiwan — 数量：1
- 液压系统：Seven Ocean（液压站） — Taiwan — 数量：1
- 润滑系统：Ishan（4 L 容量） — Taiwan — 数量：1
- 冷却系统：Luikar 2V-60（提升泵） — China — 数量：1
- 水箱：120 L — China — 数量：1
- 低压电器：Schneider — France — 数量：1
- 工作灯及警示灯 — China — 数量：2
- 内围栏：不锈钢全封闭内围栏 — China — 数量：1
- 全封闭机罩 — China — 数量：1
- 工具箱：工具套件（箱装） — China — 数量：1
可选附件 / 选项
- Fanuc 或 Siemens CNC 系统
- 工件接收器
- 棒材送料机
- 排屑机
- 龙门机器人 / 龙门上料系统 / 机器人搬运系统
- 吹气、C 轴分度、分度卡盘、动刀、刀具、工件接收器、自动测量系统、自动门、排屑机、油雾收集器、高压冷却系统、刀具测量系统、液压套筒或卡盘、脚踏开关、门锁开关等。
技术规格
- 型号：MDX0850-S
- 床上最大回转直径：Φ520 mm
- 最大加工直径：Φ400 mm
- 最大加工长度：500 mm
- X 轴最大行程：225 mm
- Z 轴最大行程：500 mm
- Y 轴最大行程：+/-50 mm
- 主轴端部：A2-6
- 主轴通孔：Φ66 mm
- 主轴通棒能力（内径）：50 mm
- 主轴功率：15 kW
- 主轴转速范围：0~4500 rpm
- 主轴扭矩：91/260 N.m
- 副主轴端部：A2-5
- 副主轴通孔：Φ56 mm
- 副主轴最大通棒能力（内径）：45 mm
- 副主轴功率：13.4 kW
- 副主轴转速范围：0~4500 rpm
- 副主轴扭矩：68/120 N.m
- 液压卡盘尺寸：6 inch
- 刀塔类型：BMT55-12（动力刀塔）
- 刀塔工位数：12
- 刀柄尺寸：25 mm
- 镗刀刀座内径：Φ40 mm
- X/Z 轴快速移动：20 m/min
- X/Z 轴重复定位精度：0.005 mm
- 液压油箱容量：40 L
- 液压站电机功率：1.5 kW
- 油润滑容量：4 L
- 整机功率：33 kW
- 整机外形尺寸（L x W x H）：2600 x 2280 x 2180 mm
- 整机总重：6000 KG
- 保修：12 months
