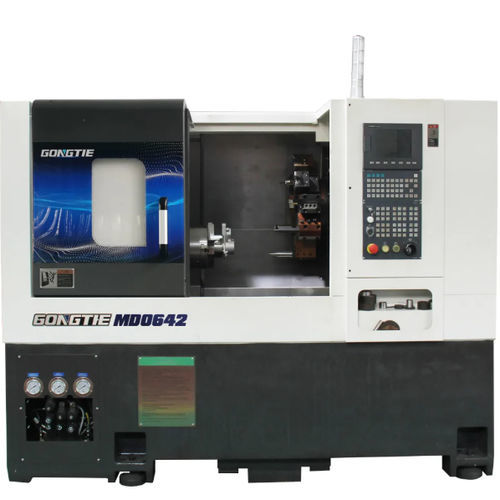

数控车削铣削中心 MD0642卧式双轴倾斜台面式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 卧式
- 轴数量
- 双轴
- 结构
- 倾斜台面式
- 其他特性
- 转塔式, 自动化, 液压, 大卡盘, 龙门机器人, 集成棒材送料机
- 直径
650 mm
(25.59 in)- X轴
185 mm
(7.28 in)- Z轴
556 mm
(21.89 in)- 机器质量
3,310 kg
(7,297.3 lb)- 主轴功率
13.4 kW
(18.22 hp)- 旋转速度
最多: 5,000 rpm
(31,415.927 rad.min-1)最少: 0 rpm
(0 rad.min-1)
产品介绍
概述
主要特性
机床部件与组件（概述）
标准配置（部分）
可选配置
技术参数
- MD0642 为倾斜床式车铣复合数控机床，适用于车削与铣削组合加工，标配12位 BMT55 动力刀塔，可选副主轴支持两步加工流程。
- 机床结构适合重切削，采用定矩直驱主轴、PMI 导轨与滚珠丝杠，并支持多种自动化对接以满足批量生产。
主要特性
- 直驱同步主轴，速度范围内维持恒定转矩；主轴端面 A2-5，功率13.4 kW，转速0–5000 rpm，油冷；NTN/NSK P4 级轴承（3+2 结构）。
- 12 位 BMT55 动力刀塔（可配 Y 轴）— 支持最多12把伺服刀具，适合重切削与复合加工。
- 6英寸中空液压卡盘（3爪），夹持直径约17–210 mm，最大夹持力约140 kN。
- 液压尾座（MT4），套筒行程100 mm，尾座最大移动470 mm；可选可编程液压尾座。
- 标配 Syntec 22TA 数控（可选 FANUC 或 SIEMENS），配套 Syntec 伺服与主轴驱动。
- 冷却与清洗：Luikar 2V-30 冷却泵，大容量油箱与过滤系统；主轴冷却及切屑排放设计。
- 自动化准备：可对接棒材供料、龙门/机器人、排屑器、料件接收器及在线测量等。
机床部件与组件（概述）
- 床身：HT300 铸铁整体倾斜床，保证刚性并利于切屑排放；耐高温烘烤漆面。
- 数控与驱动：Syntec 22TA 标配；Syntec AM11 伺服及 Syntec SMH 主轴驱动；可选 Fanuc/Siemens。
- 主轴：内置同步电机主轴，13.4 kW，0–5000 rpm，A2-5 主轴端，主轴内孔 56 mm。
- 卡盘：6" 中空液压卡盘，硬化研磨配合面，直接润滑。
- 刀塔：BMT55 12 位动力刀塔，支持 Y 轴加工与伺服刀具。
- 导轨与丝杠：PMI 35 mm 滚柱线性导轨，PMI 3210（X/Z）滚珠丝杠，C3 等级，油润滑并带冷却。
- 液压与润滑：Seven Ocean 液压站（40 L），Ishan 2 L 循环润滑系统用于导轨与丝杠。
- 电器：低压电器组件（Schneider），电柜带安全锁与热交换器。
标准配置（部分）
- 倾斜床 HT300 铸铁。
- Syntec 22TA 数控系统；Syntec AM11 伺服。
- Gongtie 电主轴；Syntec SMH 主轴驱动；Syntec 主轴编码器。
- NTN 主轴轴承（5 个）。
- PMI 3210 丝杠（X/Z）与 PMI 35 导轨。
- Luikar 2V-30 冷却泵；Seven Ocean 液压站；Ishan 润滑系统；Schneider 低压元件。
可选配置
- FANUC 或 SIEMENS 数控系统。
- THK 导轨与丝杠。
- 副主轴（用于两步或双面加工）。
- 棒材机（PRO Ray VS65）、排屑器、龙门/桥式机器人、料件接收器、实轴工具（live tool）、自动测量系统等。
技术参数
- 型号：MD0642
- 床上最大回转直径：650 mm
- 最大加工直径：320 mm
- 最大加工长度：420 mm
- X 轴行程：185 mm
- Z 轴行程：556 mm
- 尾座行程：470 mm
- 尾座套筒行程：100 mm
- 实轴工具电机：3.1 kW / 15 N·m
- 主轴端面：A2-5；主轴孔径：56 mm
- 液压卡盘：6"；棒材通径（内/外）：45 / 35 mm
- 主轴功率：13.4 kW；转速：0–5000 rpm；额定/最大扭矩：64 – 120 N·m
- X/Z 快速移动 (G0)：20 m/min；X/Z 重复定位精度：0.003 mm
- 刀具数量（标准）：6；刀塔站数：12；刀杆尺寸：25 mm
- 液压油箱容量：40 L；整机额定功率：24 kW
- 外形尺寸 (L x W x H)：2262 x 1668 x 1988 mm；整机重量：3310 kg
- 保修：18 个月；最小订购量：1 套
