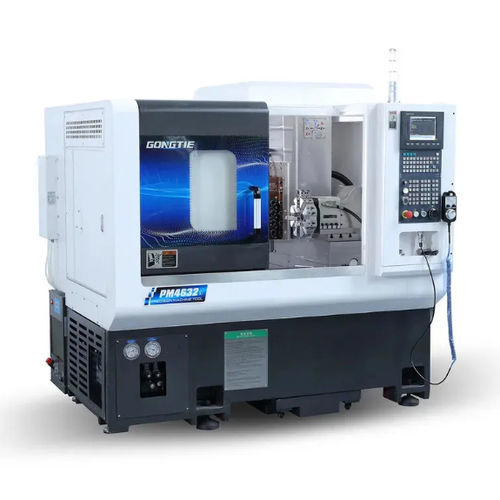

CNC数控车削铣削中心 PM4632卧式双轴平台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 卧式
- 轴数量
- 双轴
- 结构
- 平台式
- 其他特性
- 高精度, 用于切割机
- 直径
600 mm
(23.62 in)- X轴
350 mm
(13.78 in)- Z轴
280 mm
(11.02 in)- 机器质量
2,500 kg
(5,511.56 lb)- 主轴功率
11.7 kW
(15.91 hp)- 旋转速度
2,000 rpm, 5,000 rpm
(12,566.371 rad.min-1, 31,415.927 rad.min-1)
产品介绍
PM4632高精度水平平床身CNC车床，适用于组合车削与车铣复合加工，面向重切削、多轴加工与自动化生产。
主要特性
标准配置
可选配置
应用领域
技术参数
主要特性
- 63 mm中心高的8工位伺服刀塔，支持灵活刀具分度与快速换刀。
- 4+4动力刀具（live tools）及带Y轴的垂直动力刀塔（Y轴行程 ±120 mm），适用于车铣复合和重切削。
- 同步电主轴（11.7 kW），恒定扭矩，配NTN P4级主轴轴承，保证高定位精度与低振动。
- 标配Syntec 22TB数控系统（FANUC或SIEMENS可选）及Syntec伺服驱动。
- 整机完全防护罩，Schneider低压电器元件，集成润滑与冷却系统。
标准配置
- 床身：水平平床，HT300铸铁。
- 数控系统：Syntec 22TB。
- 伺服电机：Syntec。
- 主轴：Gongtie电主轴；主轴驱动：Syntec SMH系列。
- 主轴编码器：Syntec；主轴轴承：KOYO / NTN / NSK（日本），数量5（P4级）。
- 主轴冷却系统：Xinfu。
- 丝杆：PMI 3210（台湾），数量2；导轨：PMI 35滚柱线性导轨，数量4。
- 轴电机：Syntec AM11，数量2。
- 刀塔：8工位伺服刀塔，中心高63 mm；刀具：4+4动力刀具。
- 液压系统：Seven Ocean，40 L；润滑系统：Ishan；冷却系统：Luikar，68 L。
- 工具箱：Gongtie；低压电器件：Schneider。
可选配置
- FANUC或SIEMENS数控系统。
- THK导轨及丝杆。
- 副主轴。
- 送料机（棒材送料器）。
- 排屑器。
- 龙门/关节臂机器人上下料及取件器。
- 自动测量系统、高压冷却、刀具测量、油雾收集器、分度卡盘、脚踏开关、门锁开关等。
应用领域
- 通用机械制造。
- 汽车行业。
- 纺织机械零件。
- 电子设备零件。
- 精密机械部件。
- 制冷与空调行业零件。
- 3C工业零件加工（消费电子）。
- 航空航天部件加工。
技术参数
- 型号：PM4632。
- 最大床上回转直径：600 mm。
- 最大车削直径：260 mm。
- 最大车削长度：150 mm。
- 中心高（主轴至刀台）：99 mm。
- 中心高（主轴至地面）：≈1050 mm。
- X轴行程：350 mm；Z轴行程：280 mm。
- 主轴鼻端尺寸：A2-5；主轴孔径：56 mm。
- 最大棒料通径（内/外）：45 / 35 mm。
- 主轴电机功率：11.7 kW；主轴额定/最高转速：2000 / 5000 r/min。
- 主轴额定/最大扭矩：64 / 120 N·m。
- X/Z轴快速移动（G0）：20 / 20 m/min。
- 轴重复定位精度：0.005 mm。
- 刀具位数（刀塔口数）：4（主刀塔）并可配置4+4动力刀具。
- 刀杆尺寸：20 mm；镗刀座：φ25 mm。
- 可选刀塔中心高度（前侧）：63 mm。
- 冷却液箱容量：68 L；液压油箱容量：40 L。
- 整机总装机功率：23 kW。
- 外形尺寸（长×宽×高）：2000 × 1600 × 1900 mm；整机重量：2500 kg。
- 保修：12个月。
