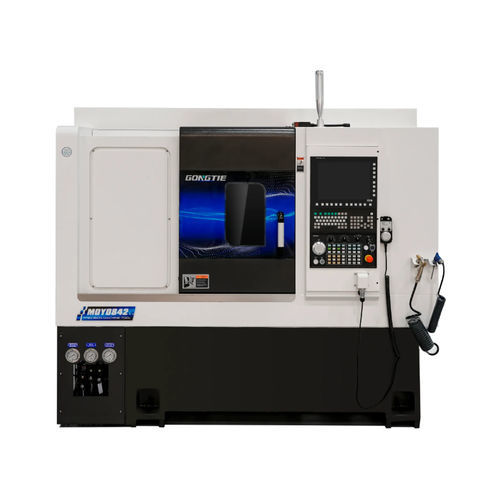

数控车削铣削中心 MDY0842卧式3轴倾斜台面式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 卧式
- 轴数量
- 3轴
- 结构
- 倾斜台面式
- 其他特性
- 转塔式, Y轴, 直接传动, 自动装载, 传送带, 集成棒材送料机, 集成尺寸测量
- 直径
650 mm
(25.59 in)- X轴
185 mm
(7.28 in)- Y轴
最少: -45 mm
(-1.77 in)最多: 45 mm
(1.77 in)- Z轴
556 mm
(21.89 in)- 机器质量
3,520 kg
(7,760.27 lb)- 主轴功率
15 kW
(20.39 hp)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 4,500 rpm
(28,274.334 rad.min-1)
产品介绍
概述
MDY0842是一款水平斜床身CNC车铣复合中心，集成直驱同步主轴、带Y轴的电动15位动力刀塔和铣削功能，能够完成复杂的车铣复合加工。机床设计强调高刚性、定转矩主轴性能和重切削能力，并支持多种自动化选项。
主要特点
主要部件
标准配置（部分）
选项与自动化
适用行业
技术参数
MDY0842是一款水平斜床身CNC车铣复合中心，集成直驱同步主轴、带Y轴的电动15位动力刀塔和铣削功能，能够完成复杂的车铣复合加工。机床设计强调高刚性、定转矩主轴性能和重切削能力，并支持多种自动化选项。
主要特点
- 直驱同步主轴：定转矩、抗振动设计与高精度定位（NTN/NSK P4级轴承，3+2结构）。
- 标配 SYNTEC 22TA 数控系统（可选 FANUC 或 SIEMENS）。
- 15位 BMT45 动力刀塔带Y轴，适合重切削（可选 BMT55-12）。
- 8英寸液压中空卡盘（3爪）与液压尾座（MT4）；可选高功能可编程尾座。
- 90°直联Y轴用于实现复杂工件的车铣复合加工功能。
- 冷却清洗：Luikar 2V-30 提升泵，配大容积油箱及过滤系统。
- 支持多种自动化：棒材送料机、机器人、排屑器、拾料器、自动测量等。
主要部件
- 床身：HT300整体铸铁，刚性高，耐振性好；高温烘烤漆面处理。
- 数控系统：Syntec 22TA 标配；可选 FANUC 或 SIEMENS。
- 主轴：同步电机主轴，A2-6主轴端，15 kW，油冷，NTN/NSK P4级轴承。
- 卡盘：8"液压中空卡盘，夹持直径17–210 mm，最大夹持力140 kN，可达5000 rpm。
- 刀塔：15位 BMT45 POWER 刀塔，带直接Y轴，支持快速换刀与大负载刀具。
- 尾座：液压尾座，MT4锥柄，套筒行程100 mm，最大行程470 mm。
- 导轨：PMI 35 mm 滚柱导轨；丝杠：PMI 3210（X/Z），C3级，油润滑冷却。
- 电器：施耐德低压元件，内部换热器，安全联锁。
- 液压站：Seven Ocean，40 L 油箱，1.5 kW 电机。
- 润滑：Ishan 2 L 自动润滑系统，出厂前注满润滑油。
标准配置（部分）
- 床身：水平斜床身 HT300 铸铁（中国）
- 数控系统：Syntec 22TA（台湾）
- 伺服/轴电机：Syntec AM11
- 主轴：Gongtie 电机化主轴（中国）
- 主轴驱动电机：Syntec SMH 系列（台湾）
- 主轴轴承：NTN（日本）
- 丝杠：PMI 3210（台湾）
- 导轨：PMI 35 滚柱导轨（台湾）
- 液压卡盘：8"
- 冷却泵：Luikar 2V-30（中国）
- 液压系统：Seven Ocean（台湾）
- 润滑系统：Ishan（台湾）
选项与自动化
- 可选 FANUC 或 SIEMENS 数控；THK 导轨与丝杠；6" 液压卡盘；12位动力刀塔；副主轴；45 m 水泵；棒材送料机；排屑器；龙门机器人；拾料器等。
适用行业
- 通用机械、汽车行业、纺织机械、电子设备、精密机械、制冷行业、3C 工业零件加工、航空航天等精密零件制造。
技术参数
- 型号：MDY0842
- 床上最大回转直径：650 mm
- 最大车削直径：320 mm
- 最大车削长度：420 mm
- X轴行程：185 mm
- Z轴行程：556 mm
- Y轴行程：±45 mm
- 最大尾座行程：470 mm
- 尾座套筒行程：100 mm
- 动刀电机功率/扭矩：2.4 kW / 11.5
- 主轴端面尺寸：A2-6
- 液压卡盘尺寸：8 inch
- 主轴通孔直径：66 mm
- 最大棒材能力（内/外）：50 / 40 mm
- 主轴电机功率：15 kW
- 主轴最高转速：0 – 4500 r/min
- 主轴额定扭矩 / 最大扭矩：912 / 260
- X/Z快速移动（G0）：20 m/min
- 刀具架数量（基本）：6；刀塔刀具数量：15
- 镗孔刀具支架内径：φ25 mm
- 可选刀塔中心高度：158 mm（背面）
- X/Z轴重复定位精度：0.005 mm
- 液压箱容量：40 L
- 整机满载功率：26 kW
- 外形尺寸（L × W × H）：2262 × 1668 × 2047 mm
- 整机重量：3520 kg
- 保修：18 个月
- 最小订购量：1 套
