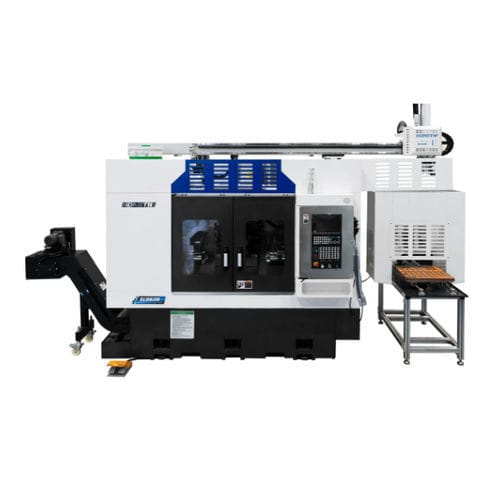

数控车削铣削中心 SL0636卧式6轴倾斜台面式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 卧式
- 轴数量
- 6轴
- 结构
- 倾斜台面式
- 其他特性
- 高精度, 高刚性, 自动装卸, 龙门机器人, 集成棒材送料机
- 直径
500 mm
(19.69 in)- X轴
1,000 mm
(39.37 in)- Z轴
350 mm
(13.78 in)- 主轴功率
13.4 kW
(18.22 hp)- 旋转速度
最多: 5,000 rpm
(31,415.927 rad.min-1)最少: 50 rpm
(314.159 rad.min-1)
产品介绍
SL0636为45°倾斜床身数控车铣复合中心，配备双主轴和双排动力刀具，可在一次装夹中实现高精度车削、铣削、钻孔和攻丝。该机为提高加工效率、一次装夹生产成品件而设计，并可选配自动化方案（龙门/机器人/棒料自动送入/排屑输送）。
主要特点
机床部件 / 组件
可选项
技术参数
标准配置（选项列举）
主要特点
- 主轴/副主轴对接并配备动力刀具，实现车铣钻攻复合加工。
- 一次装夹完成成品加工，减少装卸和工序，提高加工效率。
- HT300一体铸造45°倾斜床身，具备高刚性和减振性能；全封闭机罩及不锈钢内围板。
- 可选自动化：龙门系统、机器人、棒料送料器、零件接取器、排屑输送机等。
机床部件 / 组件
- 机身：整体HT300 45°倾斜铸床，高温烘烤漆处理，抗腐蚀且刚性良好。
- CNC系统：SYNTEC 22TA（串口通讯、4G内存）；支持多轴编程与多伺服驱动。
- 主轴/副主轴：电主轴直驱，NTN P4高刚性轴承，抗振动、定位精度高。
- 卡盘：液压中空3爪卡盘（6"+6"或8"可选），接触面淬火磨削，直供润滑。
- 刀塔：可选动力刀具（单头/双头，径向/轴向，带或不带Y轴）。
- 导轨：PMI滚子导轨，承载能力强，刚性高。
- 丝杠：PMI C3（3210）滚珠丝杠，带油润滑与冷却，进给快且寿命长。
- 液压站：Seven Ocean 40L液压站，为缸体、卡盘和顶尖提供稳定动力。
- 润滑系统：Ishan 2L自动润滑，出厂前已注满润滑油。
- 冷却与液体系统：Luikar冷却系统，120L水箱，油水分离与双泵油箱用于冷却与清洗。
- 电气：施耐德低压元件；配电箱带热交换器，可选空调延长元件寿命。
- 可选外设：油雾收集器、Renishaw刀具自动检测、热补偿系统、零件接取器、电压稳压器。
可选项
- CNC系统替代：可选Fanuc或Siemens。
- 自动化：龙门机器人系统、机械臂、门式上料、棒料送料、摆盘供料方案。
- 物料处理与后处理：零件接取器、排屑输送机、棒料送料器。
- 工艺与安全：自动测量系统、刀具测量、自动门与门锁开关、脚踏开关、高压冷却、集中供水。
技术参数
- 型号：SL0636
- 最大回转直径 (mm)：φ500
- 滑板上最大车削直径 (mm)：φ160
- 最大车削直径 (mm)：φ360（盘）
- 两卡盘最大距离 (mm)：700
- 6"卡盘最大加工长度 (mm)：125（单轨）
- X1 / X2 轴（直径行程 mm）：1000 / 1000
- Z1 / Z2 轴（行程 mm）：350 / 350
- Z3轴（副主轴）最大移动距离 (mm)：/
- 控制轴数：6 轴（X1 + X2 + Z1 + Z2 + C1 + C2）
- X1 / X2 丝杠：3210-C3
- X1 / X2 轴电机扭矩：AM8
- Z1 / Z2 丝杠：3210-C3
- 建议 Z1 / Z2 轴电机扭矩：AM11
- 床身 / 机体：45°整体铸造床身
- 主轴最高转速 (rpm)：50 - 5000
- 主轴与副主轴通孔直径 (mm)：φ56
- 主轴端面：A2-5
- 电主轴功率 (kW)：13.4
- 可选主轴类型：Type 0640 / Type L46
标准配置（选项列举）
- 机身：水平倾斜床身 HT300 铸铁 — 中国 — 数量：1
- CNC系统：SYNTEC 22TB（台湾） — 数量：1
- 主轴：13.4 kW 电主轴（中国） — 数量：1
- 副主轴：13.4 kW 电主轴（中国） — 数量：1
- X/Z 丝杠：PMI C3 滚珠丝杠（台湾）
- X/Z 导轨：PMI 滚子导轨（台湾）
- 卡盘：液压中空3爪（6/8" 可选） — 台湾
- 动力刀具：单头/双头 径向/轴向（可选）
- 液压系统：Seven Ocean 40L（台湾）
- 润滑：Ishan 2L（台湾）
- 冷却系统：Luikar 30m 提升（中国）
- 水箱：120L（中国）
- 低压电器：Schneider（法国）
- 照明：工作灯与警示灯 — 数量：2
