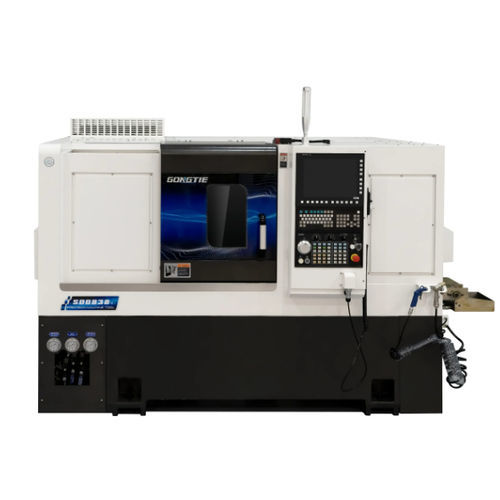

数控车削铣削中心 SD0838卧式双轴双轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 卧式
- 轴数量
- 双轴
- 结构
- 双轴
- 其他特性
- 高精度, 转塔式, 紧凑型, 液压, 带自动给料机, 龙门机器人, 集成棒材送料机
- 直径
650 mm
(25.59 in)- X轴
185 mm
(7.28 in)- Z轴
556 mm
(21.89 in)- 主轴功率
15 kW
(20.39 hp)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 4,500 rpm
(28,274.334 rad.min-1)
产品介绍
该紧凑型高精度双主轴数控车铣复合中心，设计用于在一次夹紧中完成车削、铣削、钻孔和攻丝，提升中高精度零件的产能和加工精度。
主要特性
机床组成及主要部件
标准配置亮点
可选项
规格 / 技术参数
主要特性
- 紧凑型车铣复合中心，在一台设备中实现车削、铣削、钻孔和攻丝加工。
- 一次夹紧完成加工，减少装夹次数和人工，提高尺寸重复性。
- 双主轴布局（主＋副）支持同步或顺序加工，提升产能。
- 主/副动力刀塔（BMT系列）实现快速换刀和重切削加工。
- 可选自动化方案（龙门/机器人/棒材送料/捡件器），适用于半自动或无人生产。
机床组成及主要部件
- 机床本体：HT300铸铁横卧式斜床身，提供高刚性、抗振性能及使用寿命；利于整件装载及排屑。
- CNC系统：标配 SYNTEC 22TB（串口通信，4G 内存）；可选 FANUC 或 SIEMENS；系统支持多伺服集成与主轴直接定位。
- 主轴：内置直驱同步电主轴；主轴15 kW（A2-6，孔径 Ø66 mm），副轴8.5 kW（A2-5，孔径 Ø56/Ø48 mm 可选）。主轴轴承：NTN P4 级。
- 卡盘：液压中空卡盘 — 主轴 8" 3爪，副轴 6" 3爪。配合面经淬火研磨；直接润滑以保证高刚性与夹持精度。
- 刀塔：主刀塔 BMT45 15 工位（可选 Y 轴），副刀塔 BMT55 12 工位动力刀塔，适合重切削。
- 导轨：PMI 滚柱导轨（X/Z 35 mm），多滑块设计以承载重载并保持精度稳定。
- 丝杠：PMI C3 级滚珠丝杠（X/Z 3210/4012），油润滑并冷却；伺服驱动实现快速精确定位。
- 液压与润滑：Seven Ocean 40 L 液压站为主轴缸、卡盘与尾座供油；Ishan 油润滑系统（2L/4L）为导轨和丝杠润滑；采用 Schneider 低压电器元件和安全联锁。
- 冷却与清洁：Luikar 2V-30 冷却泵配大容量油箱（120 L）及过滤系统，实现冷却液循环。
标准配置亮点
- 机床本体：横卧式斜床身，HT300 铸铁。
- CNC 系统（标配）：SYNTEC 22TB；可选 FANUC 或 SIEMENS。
- 主轴：内置直驱 15 kW 主轴。
- 丝杠与电机：PMI 丝杠；轴与动力刀具采用 AM11 电机。
- 导轨：PMI 35 P 级滚柱导轨。
- 卡盘与刀塔：主轴液压中空 8" 卡盘；主刀塔 BMT45 15 工位；副刀塔 BMT55 12 工位。
- 液压站：Seven Ocean 40 L，1.5 kW。
- 冷却罐：120 L；根据配置包含/可选配屑链和过滤器。
可选项
- FANUC 或 SIEMENS CNC 系统
- 捡件器、子主轴、棒材送料器、排屑机
- 龙门式机器人或机械臂上下料
- 动力刀具、C 轴分度、分度卡盘、自动测量与刀具预调系统
- 高压冷却、油雾收集器、自动门、脚踏开关、门锁开关
规格 / 技术参数
- 型号：SD0838
- 床上最大回转直径：Φ650 mm
- 最大加工直径：Φ320 mm
- 最大加工长度：380 mm
- X 轴最大行程：185 mm
- Z 轴最大行程：556 mm
- 主轴端面：A2-6；主轴孔径：Φ66 mm
- 主轴功率：15 kW；转速范围：0–4500 rpm；扭矩：91/260 N·m
- 主轴内最大棒材直径：51 mm
- 副轴端面：A2-5；副轴孔径：Φ48 mm
- 副轴内最大棒材直径：32 mm；功率：8.5 kW；转速范围：0–6000 rpm；扭矩：37/72 N·m
- 刀塔类型：BMT55-12 / BMT45-15（图示为动力刀塔12工位）
- 刀柄尺寸：25 mm；镗刀刀座孔径：Φ40 mm
- X/Z 快移速度：20 m/min
- X/Z 轴重复定位精度：0.004 mm
- 液压油箱容量：40 L；液压站电机功率：1.5 kW
- 油润滑容量： (按供货情况填充/润滑系统)
- 整机总功率（安装）：26 kW
