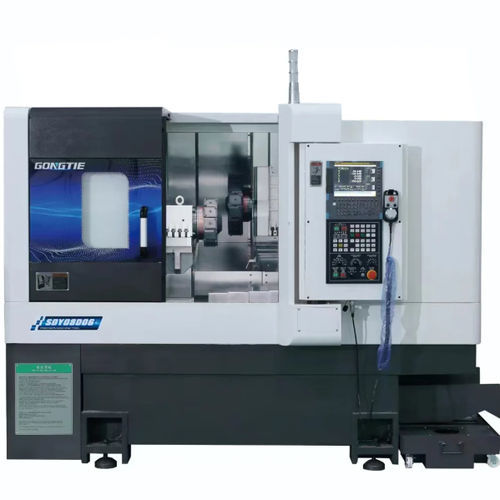

数控车削铣削中心 SDX08-A卧式3轴双转塔
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 卧式
- 轴数量
- 3轴
- 结构
- 双轴, 双转塔, 倾斜台面式
- 其他特性
- 高精度, 转塔式, 高刚性, 用于重型作业, 自动化, 龙门机器人, 集成棒材送料机
- 直径
320 mm
(12.6 in)- X轴
250 mm, 320 mm
(9.84 in, 12.6 in)- Y轴
最多: 55 mm
(2.17 in)最少: -55 mm
(-2.17 in)- Z轴
250 mm, 320 mm
(9.84 in, 12.6 in)- 机器质量
6,050 kg
(13,337.97 lb)- 主轴功率
13.4 kW, 15 kW
(18.22 hp, 20.39 hp)- 旋转速度
4,000 rpm, 5,000 rpm
(25,132.741 rad.min-1, 31,415.927 rad.min-1)
产品介绍
<强>概述主要特点HT300铸铁机身，45°斜床身和箱形导轨，具有高刚性和抗振性。 标准配置发那科数控系统（0i-TF Plus 系列）（可选配西门子数控系统）；编程简单，板载功能丰富，可实现多伺服协调。 内部制造的主轴和副主轴直接驱动同步电主轴，具有高速、恒定扭矩、低振动和精确定位的特点。 高刚性主轴轴承和 PMI 级滚珠丝杠/滚柱导轨，用于精确进给和定位。 BMT45 动力转塔（主转塔 15 工位，带 Y 轴；副转塔 BMT45 12 工位）适合重型车铣加工。 集成液压站、水泵和多级润滑系统，确保动力稳定和长期运行。 施耐德低压电气元件、全不锈钢内护栏和全封闭机床盖，确保安全耐用。
机械部件/组件 车床床身：集成 HT300 铸铁；高温脱脂清漆喷涂；结构设计用于装载完整零件；具有易于切屑输送、耐腐蚀、刚性强和抗震的特点： 数控系统：FANUC 0i-TF Plus 系列（串行通信，4G 内存）；可选配 FANUC 或 SIEMENS；支持多主轴/多伺服协调和高速旋转直接主轴定位。 主轴：内置同步电机主轴，带 P4 级轴承；专为恒定扭矩、低振动和高精度而设计（主轴和副主轴布置）：主轴 8" 3 爪卡盘和副主轴 6" 3 爪卡盘；匹配表面经过硬化和磨削；直接润滑，夹紧精度高：主 BMT45 15 工位动力刀塔（带 Y 轴）和副 BMT45 12 工位刀塔；专为快速换刀和重型车铣操作而设计。 箱式导轨（插补 Y 轴）：确保机床在重负载下的刚性和稳定性；提高加工精度和效率：PMI X/Z 35 毫米滚柱导轨配有 6 个滑块，可实现高负载刚性和精确进给。 滚珠丝杠： 冷却和清洁：2V-30水提升泵，带大容量水箱和过滤装置，支持工件和工具的冷却/清洁 电气箱： 电气箱：全套电气元件，带安全开关锁和内部热交换器；采用施耐德元件。 液压站：台湾七洋液压站，为主轴油缸、卡盘和尾座提供稳定动力。 润滑系统：Ishan 2L/4L 油润滑，用于导轨和丝杠；出厂前提供循环润滑。
标准配置（如页面所列） 机身 - 水平斜床身 HT300 铸铁 - 来自：中国 - 数量： 1：中国 - 数量1 数控系统 - FANUC 系统 0i-TF Plus 系列 - 来自： 中国日本 - 数量： 11 主轴 - 内置电主轴 - 来自： 中国 - 数量： 1中国 - 数量： 11 X 螺杆 - PMI 3210 C3 滚珠螺杆 - 来自： 中国 - 数量： 1 X 螺杆 - PMI 3210 C3 滚珠螺杆 - 来自： 台...湾 - 数量：11 X 轴电机 - βiSc-22/2000-B, 2.5 kW, 20 N.m 扭矩 - 来自： 台...湾 - 数量： 11 Z 螺杆 - PMI 4012 C3 滚珠螺杆 - 来自：台湾 - 数量：1台湾 - 数量： 11 Z 轴电机 - βiSc-22/2000-B，2.5 kW，20 N.m 扭矩 - 来自： 台...湾 - 数量： 11个 X/Z轴导轨 - PMI 35 P级滚柱导轨 - 来自：台湾 - 数量：1个台湾 - 数量：44 个 卡盘 - 3 爪液压空心卡盘 - 来自：台湾 - 数量：1台湾 - 数量：11 转塔 - BMT45-15 with Y / BMT45-12 - 来自： 中国 - 数量： 1 转塔 - BMT45-15 with Y / BMT45-12 - 来自： 中国中国 - 数量： 11个 液压系统 - 七洋64升容量，2.2千瓦 - 来自：中国 - 数量：1个台湾 - 数量： 11 Lubrication System - Ishan 2/4L capacity - From：台湾 - 数量：11 个 冷却系统 - Luikar 15 米升降 - 来自：台湾 - 数量：1台湾 - 数量：11 Water tank - 200L water tank - From: Taiwan - Qty：中国 - 数量： 11 Low pressure electrics - Schneider - 来自： 法国 - 数量： 1 Cool system - Luikar 15m lifting - 来自： 台湾法国 - 数量： 11 Lights - 工作灯和警告灯 - 来自： 中国 - 数量： 1 Light - Working light and warning light - From: China - Qty：中国 - 数量： 22个 内围栏 - 不锈钢全封闭内围栏 - 来自：中国 - 数量：1个中国 - 数量： 11 机器盖 - 全封闭机器盖 - 来自： 中国 - 数量： 1 Machine cover - Full closed machine cover - From: China中国 - 数量：11 Tool box - 盒装机床工具 - 来自： 中国 - 数量： 1 Tool box - 盒装机床工具 - 来自： 中国中国 - 数量： 11 个 。
可选配置发那科或西门子 CNC 系统 THK 导轨和丝杠 副主轴 棒料送料机 芯片输送机 龙门机器人 零件堆垛机 选项（列出示例）吹气、活工具、手臂机械手 C 轴分度、分度卡盘、棒料送料器 龙门机械手上下料、切割机、部件捕捉器 自动测量系统、自动门、切屑输送机 自动半径补偿、气枪、油雾收集器 工具测量系统、液压夹头或卡盘、脚踏开关 卡盘和夹头液压夹头或卡盘、脚踏开关特征/技术参数型号：SDX08-A 床上最大回转直径： 320 mm 型号： SDX08-A320 mm 最大加工直径：220 mm 最大加工长度：200 mm X 轴最大移动量：X1: 250 mm; X2: 320 mm Z 轴最大移动量：（与表中的 X 轴相同）X1: 250 mm; X2: 320 mm Y 轴移动量：+/-55 mm 活工具功率/扭矩： 3.1 kW / 15 N.m 主轴头：51 / 45 毫米 主轴功率：15 千瓦（主轴）/ 13.4 千瓦（副轴） 主轴转速范围：/ 6" 伺服转塔类型：带 Y 的 BMT45-15 / BMT45-12 伺服转塔工位：15 / 12 刀柄尺寸：25 mm 镗刀柄内径：Φ32 mm X/Z 轴快速移动：X1/X2/Y/Z1/Z2: 15/15/20/20 m/min X/Z 轴重复精度：X/Y/Z1/Z2: 0.005 / 0.005 / 0.003 / 0.003 mm 液压油箱容量：64 L 液压站电机功率：2.2 kW 润滑油容量： 2 / 4 L 整机功率： 50 kW 整机尺寸（长x宽x高）： 2600 x 2280 x 2180 mm 整机重量： ≈6050 kg 保修期： 12 个月 。
---
