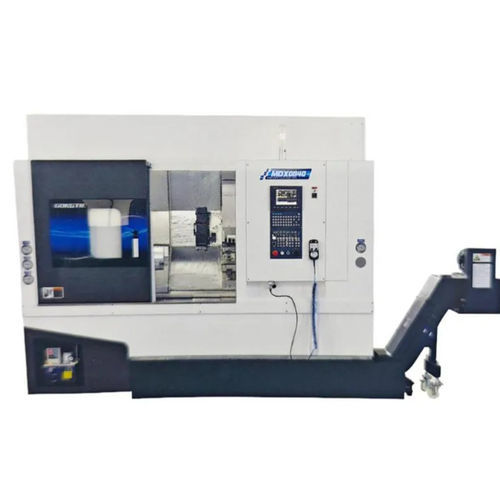

数控车削铣削中心 MDX0840卧式3轴倾斜台面式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 卧式
- 轴数量
- 3轴
- 结构
- 倾斜台面式
- 其他特性
- 高精度, 转塔式, Y轴, 直接传动, 液压
- 直径
520 mm
(20.47 in)- X轴
225 mm
(8.86 in)- Y轴
最少: -55 mm
(-2.17 in)最多: 55 mm
(2.17 in)- Z轴
420 mm
(16.54 in)- 机器质量
4,000 kg
(8,818.49 lb)- 主轴功率
15 kW
(20.39 hp)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 4,500 rpm
(28,274.334 rad.min-1)
产品介绍
MD0642为斜床式CNC车铣复合机，适用于两段加工（车削+铣削），配备BMT55 12位动力刀塔、副主轴及直驱电主轴，可实现高精度与自动化对接。
主要特性
主要部件与系统
选项与自动化
特性 / 技术规格
主要特性
- 直驱主轴提供恒定扭矩与精确定位。
- CNC系统：Syntec 22TA（可选FANUC或SIEMENS），便于编程与控制。
- 内置同步电主轴：高速、低振动，支持车铣复合加工。
- BMT55 12位动力刀塔，适合重切削与快速换刀。
- 6英寸三爪液压中空卡盘与MT4液压顶尖，支持长工件加工。
- PMI滚珠丝杠与35mm滚柱导轨，确保高精度进给与长寿命。
主要部件与系统
- 床身：HT300铸铁斜床，具有高刚性和良好减振性能。
- CNC控制：Syntec 22TA，功能齐全且易于编程。
- 主轴：直驱同步电主轴，采用NTN/NSK P4级轴承，主轴端盖A2-5，油冷设计。
- 刀塔：BMT55-12，支持Y轴插补。
- 液压站：Seven Ocean 40L，为主轴、卡盘和顶尖提供稳定动力；自动润滑系统Ishan 2L。
选项与自动化
- 吹气装置
- 动刀（live tool）
- 机械臂
- C轴索引
- 可索引卡盘
- 送料器（bar feeder）
- 门式机器人上下料
- 刀具
- 工件接收器
- 自动测量系统
- 自动门
- 排屑机
- 自动刀尖补偿
- 气枪
- 油雾收集器
- 高压冷却系统
- 水枪
- 门锁开关
- 刀具测量系统
- 液压夹头或卡盘
- 脚踏开关
特性 / 技术规格
- 型号: MD0642
- 床上最大回转直径: 650 mm
- 最大加工直径: 320 mm
- 最大加工长度: 420 mm
- X轴行程: 185 mm
- Z轴行程: 556 mm
- 顶尖最大行程: 470 mm
- 顶尖套筒行程: 100 mm
- 动刀电机功率/扭矩: 3.1 kW / 15 N·m
- 主轴鼻端型式: A2-5
- 液压卡盘尺寸: 6 英寸
- 主轴孔径: 56 mm
- 最大棒材能力（内/外）: 45 / 35 mm
- 主轴功率: 13.4 kW
- 主轴转速范围: 0 – 5000 rpm
- 主轴额定/最大扭矩: 64 – 120 N·m
- X/Z快移速: 20 m/min
- 标准刀位数（刀塔）: 6
- 刀塔可选刀位数: 12
- 刀柄直径: 25 mm
- 镗刀刀座内径: φ40
- X/Z重复定位精度: 0.003 mm
- 液压箱容量: 40 L
- 整机总功率: 24 kW
- 外形尺寸（长×宽×高）: 2262 x 1668 x 1988 mm
- 整机重量: 3310 kg
- 保修期: 18个月
- 最小订购量: 1 套
