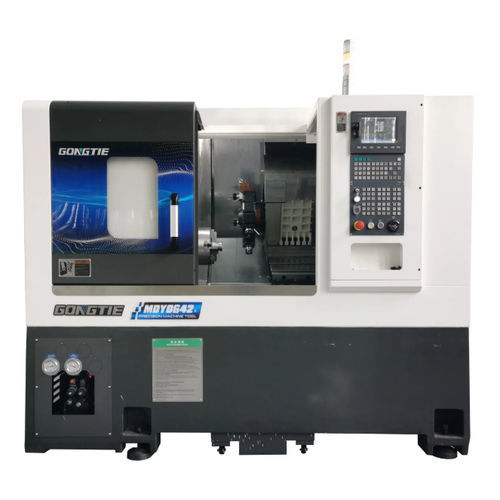

数控车削铣削中心 MDY0642卧式3轴倾斜台面式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 卧式
- 轴数量
- 3轴
- 结构
- 倾斜台面式
- 其他特性
- 转塔式, Y轴, 传送带, 带自动给料机, 龙门机器人, 集成棒材送料机
- 直径
650 mm
(25.59 in)- X轴
185 mm
(7.28 in)- Y轴
最少: -45 mm
(-1.77 in)最多: 45 mm
(1.77 in)- Z轴
556 mm
(21.89 in)- 机器质量
3,420 kg
(7,539.81 lb)- 主轴功率
13.4 kW
(18.22 hp)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 5,000 rpm
(31,415.927 rad.min-1)
产品介绍
MDY0642是一款横式倾斜床身数控车铣复合中心，配备15工位动力刀塔（POWER BMT45）和插补Y轴，适用于重切削、高刚性加工及自动化产线集成。
主要特点
标准配置 / 主要部件
可选配置
规格 / 技术参数
主要特点
- 定扭矩直驱同步主轴，提供高转速、低振动和精确的定位能力。
- CNC系统：Syntec 22TA（可选：FANUC或SIEMENS），支持灵活控制与编程。
- 15工位BMT45动力刀塔带Y轴，支持动力刀具与重切削加工（可选BMT55‑12）。
- 6英寸液压中空卡盘（3爪）和带MT4锥套的液压尾座，适用于棒料与工件支撑。
- 集成冷却、过滤系统及Luikar 2V‑30抽水泵与水箱，用于冷却与清洁排屑。
- 支持多种自动化选项：门式/龙门机器人、上料机、排屑器、件捕集器等。
标准配置 / 主要部件
- 床身：HT300铸铁横式倾斜床，防腐处理并消除应力，便于装夹与排屑。
- CNC系统：Syntec 22TB（台湾），可选FANUC/Siemens。
- 伺服与轴驱动：Syntec系列。
- 主轴：Gongtie电机主轴 A2‑5，采用NTN/NSK高精度轴承。
- 主轴驱动电机：Syntec SMH系列；主轴编码器：Syntec；主轴轴承：NTN7018。
- 主轴冷却：Xinfu 15L；螺杆：PMI 3210；导轨：PMI 35mm滚柱导轨。
- 轴电机：Syntec AM11；液压系统：Seven Ocean SHF（40L）；液压缸：646。
- 冷却系统：Luikar 15m抽水泵与68L水箱；6"中空卡盘；MT4液压尾座。
- 低压电器：Schneider元件；润滑系统：Ishan 2L；工具箱：Gongtie。
可选配置
- FANUC或SIEMENS CNC系统
- THK导轨与丝杠
- 8英寸液压卡盘
- 12工位动力刀塔
- 副主轴（子主轴）
- 45m抽水泵
- 棒料上料器
- 排屑器
- 龙门机器人 / 门式上料
- 件捕捉器及自动测量选项
规格 / 技术参数
- 型号：MDY0642
- 床上最大回转直径：650 mm
- 最大车削直径：320 mm
- 最大车削长度：420 mm
- X轴行程：185 mm
- Z轴行程：556 mm
- Y轴行程：±45 mm
- 尾座最大行程：470 mm
- 尾座套筒最大行程：100 mm
- 动力刀具电机功率 / 转矩：2.4 kW / 11.5 N·m
- 主轴端面：A2‑5
- 液压卡盘尺寸：6英寸
- 主轴通孔直径：56 mm
- 最大棒材通径（内/外）：45 / 35 mm
- 主轴电机功率：13.4 kW
- 主轴最高转速：0 – 5000 r/min
- 主轴额定转矩 / 最大转矩：64 – 120 N·m
- X/Z轴快速进给（G0）：20 m/min
- X/Z重复定位精度：0.003 mm
- 刀具把数量（活刀具）：6 把（持刀器）/ 刀塔工具数：15 把
- 刀柄尺寸：20 mm
- 镗孔刀具座内径：φ25 mm
- 可选刀塔中心高度（后方）：127 mm
- 液压油箱容量：40 L
- 整机额定装载功率：26 kW
- 机器外形尺寸（长 x 宽 x 高）：2262 x 1668 x 2047 mm
- 整机重量：3420 kg
- 保修期：18 个月
