数控车削铣削中心 MD10100
卧式双轴倾斜台面式

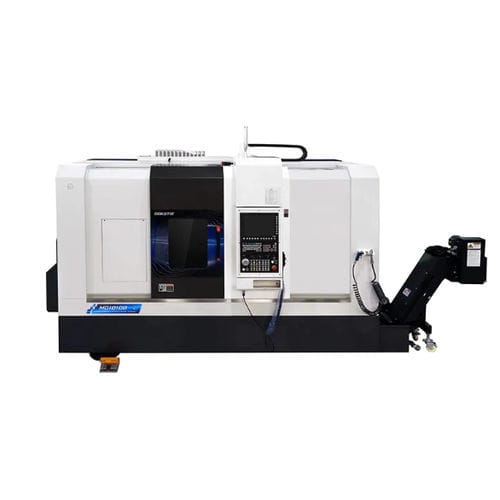

数控车削铣削中心 - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - 卧式 / 双轴 / 倾斜台面式
数控车削铣削中心 - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - 卧式 / 双轴 / 倾斜台面式
数控车削铣削中心 - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - 卧式 / 双轴 / 倾斜台面式 - 图像 - 2
数控车削铣削中心 - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - 卧式 / 双轴 / 倾斜台面式 - 图像 - 3
数控车削铣削中心 - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - 卧式 / 双轴 / 倾斜台面式 - 图像 - 4
数控车削铣削中心 - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - 卧式 / 双轴 / 倾斜台面式 - 图像 - 5
添加到我的收藏夹
添加到产品对比表

产品规格型号

操控类型
CNC数控
类型
卧式
轴数量
双轴
结构
倾斜台面式
其他特性
转塔式, 精准, Y轴, 自动装载, 龙门机器人, 集成棒材送料机
直径

600 mm
(23.62 in)

X轴

185 mm
(7.28 in)

Z轴

556 mm
(21.89 in)

机器质量

3,310 kg
(7,297.3 lb)

主轴功率

13.4 kW
(18.22 hp)

旋转速度

最多: 5,000 rpm
(31,415.927 rad.min-1)

最少: 0 rpm
(0 rad.min-1)

产品介绍

MD0642 概述
  • MD0642 为倾斜床身数控车铣复合机,适用于两步式组合车铣加工,配备 12 位动力刀塔与可选副主轴,便于自动化生产线集成。
  • 机床以 HT300 铸铁床身和全封闭护罩构造,满足重切削刚性与切屑防护要求。


主要特性
  • 直驱同步主轴,油冷设计与高精度轴承,提供恒定扭矩、低振动与精准定位。
  • 标配 Syntec 22TA 数控系统(可选 Fanuc 或 Siemens),支持多工序编程。
  • 12 位 BMT55 动力刀塔(伺服驱动),适合重载切削,支持 Y 轴选配。
  • 6 英寸中空液压卡盘(3 爪)及液压尾座(MT4),适配棒料加工,夹紧稳定。
  • PMI 滚柱导轨与 X/Z 丝杠,保证高刚性、快速进给与重复定位精度。
  • 集成润滑、油冷却、冷却液循环与过滤系统,保障加工稳定性与寿命。


部件 / 组件
  • 床身:HT300 铸铁倾斜床,耐高温烘干漆处理,具备耐腐蚀与良好阻尼特性。
  • 数控系统:Syntec 22TA(标准),可选 Fanuc 或 Siemens。
  • 主轴:内置直驱同步主轴,油冷,NTN/NSK 高精度轴承,主轴鼻端 A2‑5,通孔 Ø56 mm。
  • 卡盘:6" 中空液压卡盘(3 爪),接触面淬火研磨,直接润滑。
  • 刀塔:BMT55,12 工位动力刀塔,适合重切削。
  • 导轨与丝杠:PMI 滚柱导轨与 PMI X/Z 丝杠,带油润滑与冷却。
  • 冷却与清理:Luikar 2V‑30 提水泵、大容量冷却液箱与过滤系统。
  • 电箱:低压元件采用 Schneider,带安全互锁与内部热交换器。


标准配置(部分)
  • 机身:HT300 铸铁,倾斜床身。
  • 数控系统:Syntec 22TA(台湾)。
  • 主轴:内置直驱主轴,油冷。
  • 丝杠:X/Z 轴丝杠(PMI)。
  • X/Z 轴电机:Syntec(AM 系列)伺服电机。
  • 主轴轴承:NTN(日本)。
  • 液压系统:Seven Ocean(40 L)。
  • 润滑系统:Ishan(2 L)。
  • 电气元件:Schneider。
  • 全封闭防护罩与不锈钢内挡板。


可选项
  • Fanuc 或 Siemens 数控系统。
  • 工件抓取器、工件输送装置。
  • 棒料送料机及自动上料装置。
  • 排屑输送机与高级过滤系统。
  • 龙门机器人、臂式机器人或其他自动化集成方案。


技术参数
  • 型号:MD0642
  • 床上回转直径(最大):Ø650 mm
  • 最大加工直径:Ø320 mm
  • 最大加工长度:420 mm
  • X 轴行程:185 mm
  • Z 轴行程:556 mm
  • 顶尖行程:470 mm
  • 套筒行程:100 mm
  • 刀具动力/扭矩(动刀):3.1 kW / 15 N·m
  • 主轴鼻端:A2‑5
  • 主轴通孔:Ø56 mm
  • 棒料能力(内/外):45 / 35 mm
  • 主轴电机功率:13.4 kW
  • 主轴最高转速:0–5000 rpm
  • 主轴额定/最大扭矩:64–120 N·m
  • 刀塔:BMT55,12 工位
  • X/Z 快速移动:20 m/min
  • X/Z 重复定位精度:0.003 mm
  • 液压箱容量:40 L
  • 整机功率:24 kW
  • 外形尺寸(长×宽×高):2262 × 1668 × 1988 mm
  • 整机重量:3310 kg
  • 保修期:18 个月
  • 最小起订量:1 套
