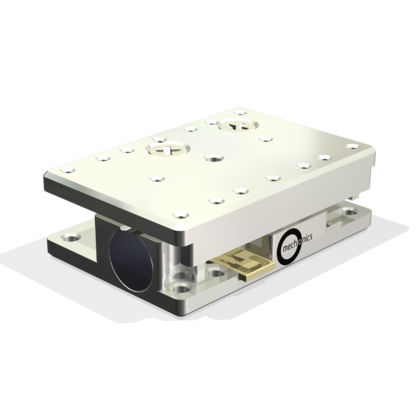

XY轴位移台 MS15平动压电双轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 方向定位
- XY 轴, 平动
- 类型
- 压电
- 轴数量
- 双轴
- 其他特性
- 紧凑型, 适用真空, 小型
- 运行行程
10 mm
(0.394 in)- 速度
1.5 mm/s
- 载荷
20 g
(0.71 oz)
产品介绍
结构紧凑，适用于超高压应用
不带转接板的 xy 组合
带压电惯性驱动的超小型微型平移台，用于超高压应用。
技术数据
宽度 - 22 毫米
高度 - 7 毫米
深度 - 15 毫米
最大载荷
力矩 (Mx) - 4.5 牛厘米
力矩 (My) - 1.5 牛厘米
力矩 (Mz) - 3.2 牛厘米
阻挡力 (Fx) - 3 N
轴承力 (Fy, Fz) - 20 N
制导精度
偏航角 - 20 弧秒
俯仰角 - 60 弧秒
垂直偏差 - 1 微米
横向偏差 - 2 微米
---
