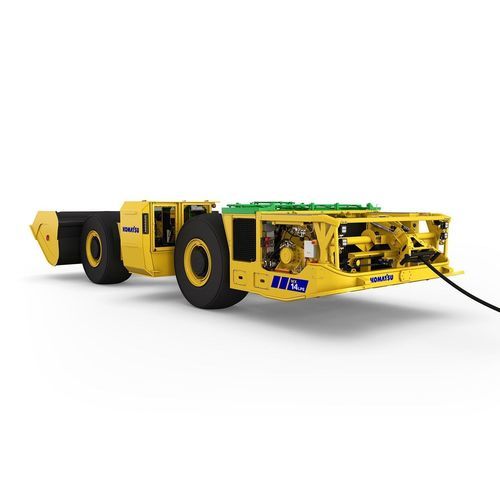

电动井下铲运机 WX14LPE

地下矿

<b>概述</b><br>WX14LPE是一款用于低矮断面地下工业矿物作业的14吨有绳电动装运-倾卸机（LHD）。前称SLP-14E，结合了2.02 m低矮驾驶室、直驱电动牵引系统、工程化电缆管理及适用于连续零局部排放运行的部件，适应苛刻巷道条件。<br><br><b>主要优点</b><br><ul><li>循环动力输出：牵引连续功率172 kW，峰值450 kW，支持良好的料堆穿透力与加速性能。</li><li>14吨载荷：针对工业矿物应用优化的高产能配置。</li><li>智能电缆处理：受控收卷减少应力、扭绞与安全风险，延长电缆寿命。</li><li>低矮设计：2.02 m车舱高度，便于在低矮断面中可靠通过。</li><li>液压效率优化：负载感知液压降低油温与能量损失，维持可靠性能。</li><li>耐用结构：焊接钢架与耐用部件，旨在承受长期运行并降低维护需求。</li><li>以操作员为中心的控制：三踏板布局与直观控制，实现平稳、无级速度控制，便于精准行驶与装载。</li><li>零局部排放：有绳电力驱动减少地下热负荷与通风需求。</li><li>符合人体工学的安全驾驶室：强化玻璃窗、可调踏板与旋转座椅，提升安全与舒适性。</li></ul><br><b>资源</b><br>制造商资源可下载规格表（产品页面已引用规格表）。<br><br><b>特性 / 技术规格</b><br><ul><li>型号：WX14LPE</li><li>Manufacturer / Brand: Komatsu</li><li>应用：低矮地下工业矿物开采用有绳电动LHD</li><li>Tramming capacity：14 000 kg (30,865 lbs)</li><li>载荷：14 tonne（标称）</li><li>标准铲斗容积：9.6 m³ (12.56 yd³) — 参阅值 9.7 m³ (12.69 yd³)</li><li>运行重量：46 916 kg (103,432 lbs)</li><li>满载总重：60 916 kg (134,297 lbs)</li><li>前轴空载重量：21 290 kg (46,936 lbs)</li><li>后轴空载重量：25 626 kg (56,496 lbs)</li><li>前轴满载重量：40 796 kg (89,940 lbs)</li><li>后轴满载重量：20 210 kg (44,555 lbs)</li><li>电缆长度：330 m (1,083 ft)</li><li>电缆直径：51.8 mm (2.04 in)</li><li>高压电源：1000 V</li><li>牵引驱动：直驱电动</li><li>牵引电机连续功率：172 kW (231 HP)</li><li>牵引电机峰值功率：450 kW (603 HP)</li><li>辅助电机连续功率：145 kW (194 HP)</li><li>辅助电机峰值功率：200 kW (268 HP)</li><li>牵引力：320 kN (71,939 lbf)</li><li>液压破碎力（提升/倾覆）：200 kN (44,962 lbf)</li><li>最大允许坡度：28%</li><li>行驶速度（直驱空载）：16, 6.9, 4.9, 4, 3.6, 2.8 km/h</li><li>行驶速度（直驱载重）：16, 10, 6.3, 5.4, 4.7, 3.6 km/h</li><li>传动 / 车轴：电动驱动；车轴由 Kessler 提供；前后 D106</li><li>差速器：前开式，后开式</li><li>制动：外部冷却多盘制动，弹簧作用液压释放（SAHR）</li><li>后轴摆动角：+/- 8 度</li><li>轮胎：26.5R29（针对具体应用请咨询当地轮胎供应商）</li><li>液压系统：具有负载感知的可变排量柱塞泵，闭中心回路设计；转向优先于工作液压</li><li>铲斗/臂控制：带杆保护的单级双作用缸</li><li>转向控制：两台单级双作用缸</li><li>铲斗卸载缸：带杆保护的单级双作用缸</li><li>臂提升缸：两台单级双作用缸</li><li>液压油箱容积：600 L (159 US gal)</li><li>铲斗动作时间：卸载 5.2 s；提升 6.8 s；下降 4.6 s</li><li>转向时间：右转 3 s；左转 3 s</li><li>仪表盘：数字12" (0.3 m)触摸显示可选项，带背光按钮，摄像头显示</li><li>驾驶室高度：2.02 m（低矮设计）</li><li>结构：前后框架焊接钢结构，模块化设计；材料 S 355J2 / S690</li></ul>
