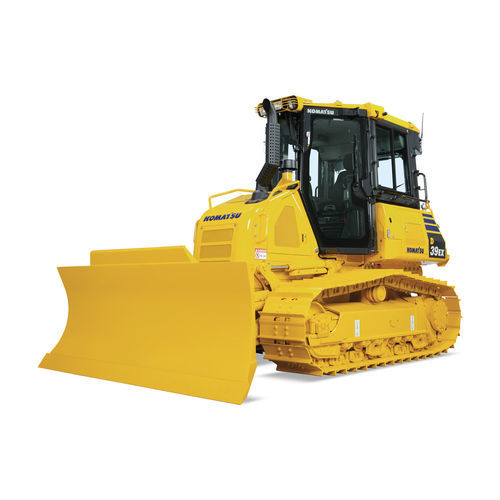

履带式推土机 D39EX-24

履带户外工程

概述
Komatsu D39EX-24 是一款紧凑型履带推土机，专为精细整平和土方作业设计。其 PAT（动力角度倾斜）推土铲、优异的铲刀可视性及液压无级变速（HST）在狭小工况和精整作业中提供良好的控制性与生产力。

主要优点

• 体积紧凑、响应迅速，便于在狭小工地机动
• 高铲刀可视性，提升操作人员在整平作业时的控制精度
• 转向灵活且动力分配平衡，支持带反向旋转的动力转弯

特点

• Parallel Link Undercarriage System (PLUS)：均匀磨损设计以最大化履带部件寿命并降低维护成本；加强滚轮和连杆以延长耐用性。
• 可调节俯仰的 PAT 推土铲：动力角度倾斜铲具，俯仰可调，适应多种整平与精整工况。
• 优异的铲刀可视性：超斜鼻设计改善操作员视线，提升作业精度。
• 电子控制 HST：电子控制的液压无级变速提供自动平顺换档、Quick-Shift 及可变速度选择。
• 便捷维护设计：带气撑的上翻风扇和液压可逆风扇，便于散热器、油冷和增压空气冷却器的清洁与检修。
• Palm Command Control System (PCCS)：符合人体工学的低力矩操纵杆，控制方向、行驶速度选择及铲刀的电子比例控制。

操作说明

• 设计可在转弯时向两侧履带输出全功率，提升整平与土方作业效率。
• 操作环境包括 ROPS 安全驾驶室、气悬加热座椅、高分辨率液晶显示器（含车载诊断）及 Komtrax 远程信息处理能力。

参数 / 技术规格

• 发动机型号：Komatsu SAA4D95LE-7
• 发动机类型：4冲程、水冷、直喷；可变流量涡轮增压，带空气对空气中冷器
• 净功率：105 HP @ 2,200 rpm (ISO 9249 / SAE J1349)
• 功率（公制）：78 kW @ 2,200 rpm
• 工作重量：9,930 kg (21,891 lbs) — 含 PAT 推土铲、ROPS 驾驶室、驾驶员、液体及满油
• 机体重量：8,790 kg (19,379 lbs)
• 铲刀容量：2.21 m3 (2.89 yd3)
• 燃油箱：190 L (50.2 US gal)
• 尿素（DEF）箱：10 L (2.6 US gal)
• 冷却液容量：34 L (9 US gal)
• 发动机机油：11 L (2.9 US gal)
• 液压油箱：64 L (17 US gal)
• 履带系统：PLUS parallel link；大截面单体式履带滚轮框架；润滑履带滚轮；标准单刺板
• 履带板宽（标准）：510 mm (20 in)
• 刺板高度：47 mm (1.9 in)
• 每侧履带板数量：39
• 每侧履带滚轮数量：6
• 接地面积：23,919 cm2 (25.75 ft2)
• 接地压力（标准履带板，ISO 16754）：36.1 kPa (5.24 psi)
• 轨距：1,620 mm (5 ft 4 in)
• 接地长度：2,345 mm (7 ft 8 in)
• 液压无级变速：双通路 HST 提供无级速度变化；可变容量行走马达；行驶控制锁杆与空挡开关；Quick-Shift 速度可在显示器中调节
• 行驶速度（可变/前进）：0 - 8.5 kph (0 - 5.3 mph)
• 行驶速度（可变/后退）：0 - 8.5 kph (0 - 5.3 mph)
• 最终传动：装在履带板内的轴向柱塞行走马达，带一体化两级行星减速；带螺栓固定的齿圈和三重迷宫密封
• 维护加注容量：最终传动 3.5 L (0.9 US gal)
• 标准配置要点：ROPS 驾驶室、Komatsu Diesel Oxidation Catalyst (KDOC)、选择性催化还原 (SCR)、Komtrax Level 5 远程信息系统、高分辨率电子 LCD 显示器、液压可逆风扇、空调、倒车监视系统、工作灯（前 3、后 2）
