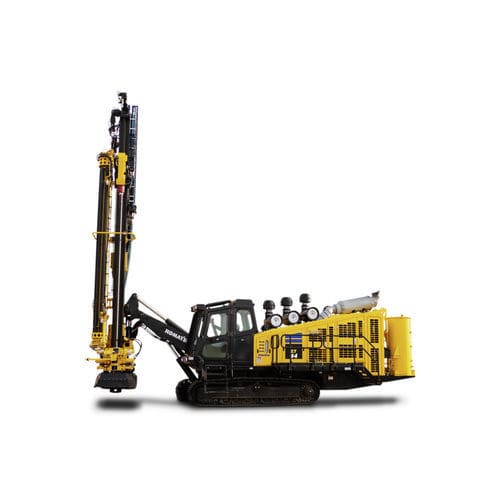

炮眼钻机 ZT44

履带式潜孔CUMMINS

概述
ZT44是一款适用于矿山爆破孔作业的下击式履带钻机。其结合了高功率动力单元、大容量双压缩模式压缩机和针对性结构设计，可在不同岩石条件下维持连续生产。

产品主要说明
ZT44为预裂、生产和辅助钻孔任务提供可适应的钻进性能。该机为24/7连续作业而设计，支持大型锤头规格和持续工作周期，同时兼顾可维护性和操作员视野。

主要用途与优势

• 现场适用于预裂、生产及辅助应用的多用途钻进
• 核心结构与推进系统满足采矿环境要求
• 为24/7连续生产设计，最大化运行时间与产能

特点与优势

• 双压缩模式空气压缩机：高/低压设置以适配地层硬度变化；支持最高8.5英寸锤头，并能应对复杂海拔环境。
• 高牵引力与独立振动式履带底盘：在不平整坡度上提供更好机动性与稳定性。
• 四路红外夜视摄像头：集成视频系统和LED照明，提升夜间作业的能见度与安全性。
• 紧凑设计：占地小，适合狭小空间作业，同时提供接近大型设备的产能。
• 维护可及性：无线遥控挂件、便捷维护通道和无阻的操作员进出口有助于降低维修时间。
• 优化散热：专用热交换装置可缓解高热负荷，使设备在131°F（50°C）下仍保持可维护性。

产品页面可用资源 / 文档

• 宣传册（PDF）
• 规格表（PDF）
• 新闻稿
• 融资信息

技术表 / 规格摘要
基本产品标识
型号：ZT44
类别：Blasthole drills — Track drill

性能摘要（展示值）
功率 (HP)：800 HP @ 2,100 rpm
功率 (kW)：597 kW @ 2,100 rpm
孔径范围 (in)：5.5 - 8.5
孔径范围 (mm)：140 - 220
压缩机 (CFM @ 350 psi)：1,360（以性能数值表示）

工作范围（表）
孔径 (mm)：114 - 216
孔径 (in)：4.5 - 8.5
单次穿透深度 (ft)：22
单次穿透深度 (m)：6.7
最大深度 - 6 + 1 配置 (m)：42.7
最大深度 - 6 + 1 配置 (ft)：140
最大深度 - 4 + 1 配置 (ft)：100
最大深度 - 4 + 1 配置 (m)：30.5
锤头 (in)：4 - 8
锤头 (mm)：102 - 203
钻杆 (in)：4 - 5.5
钻杆 (mm)：102 - 127

管材处理
转盘容量 - 4 + 1 配置 (mm)：管径 > 114 mm
转盘容量 - 4 + 1 配置 (in)：管径 > 4.5 in
转盘容量 - 6 + 1 配置 (mm)：管径 ≤ 114 mm
转盘容量 - 6 + 1 配置 (in)：管径 ≤ 4.5 in

总体尺寸（表）
运输尺寸（高 x 宽 x 长）(m)：3.51 x 2.89 x 1.05
工作高度，桅杆垂直 (m)：11.6
工作高度，桅杆垂直 (ft)：37 ft. 11 in
最大工作重量 (lbs)：85,000
最大工作重量 (kg)：38 555

动力单元
柴油发动机/型号（公制）：Non-reg. T2 and T4
柴油发动机/型号（英制）：Non-reg. T2 and T4

电气与电液控制系统
电气 (V)：24 V
电液控制系统：变量排量、负载感应泵

进给 / 桅杆 / 臂架
下拉力 (lbs)：12,000
下拉力 (kN)：53.4
回拉力 (lbs)：12,000
回拉力 (kg)：53.4
臂架定位 - 摆动 (deg)：左 10° / 右 18°
臂架定位 - 倾角 (deg)：水平下方 10° 至上方 35°
桅杆定位 (deg)：从垂直 +16 到 -45
旋转销 #1：左/右 -20° 到 +45°（相对于垂直）
旋转销 #2：左/右 +45° 到 -5°（相对于水平）

发动机详情
Cummins QSK19, Tier 2: HP mode Tier 2 (HP) 764; HP mode Tier 2 (kW) 570; LP mode Tier 2 (kW) 597; LP mode Tier 2 (HP) 800
Cummins QSK19, Tier 4 final: HP mode Tier 4 (kW) 563; HP mode Tier 4 (HP) 755; LP mode Tier 4 (kW) 516; LP mode Tier 4 (HP) 692

下部结构与推进
离地间隙 (in)：15
离地间隙 (mm)：381
牵引力 (lbs)：50,000
牵引力 (kN)：222.4
行驶自动二速 (mph)：1.86
行驶自动二速 (km/h)：3
爬坡能力：30%（17度）
摆动（度）：±8

回转头
回转头转速 (rpm)：116
回转头扭矩 (lbf-ft)：3,983
回转头扭矩 (kN-m)：5.4

液体 / 维护
冷却系统：散热器、压缩机、ATAAC (air-to-air aftercooler)
燃油箱容量（标准）(gal)：234
燃油箱容量（标准）(L)：886
液压油箱容量 (L)：507
液压油箱容量 (US gal)：134
水箱容量（标准）(gal)：1,060
水箱容量（标准）(L)：280
注：部分配置在2024/25年提供扩展至1,287 L (340 gal) 燃油箱和568 L 水箱选项。

空压机（模式）
HP 模式：33.5 CMM @ 34.5 bar (1,182 CFM / 500 psi) @ 1,800 rpm
LP 模式：39.1 CMM @ 24.2 bar (1,382 CFM / 350 psi) @ 2,100 rpm

其他功能（精选）

• ROPS/FOPS 认证驾驶室
• 驾驶室噪声 <80 dBA
• CANbus 操纵杆控制
• 自动恒转速功率控制
• 集中液压测试站
• 孔对准与深度系统
• 双发动机与压缩机控制
• 用于耗材更换的无线远程控制
• 无压快速加注系统
• 驾驶室及车顶窗固定岩石防护
