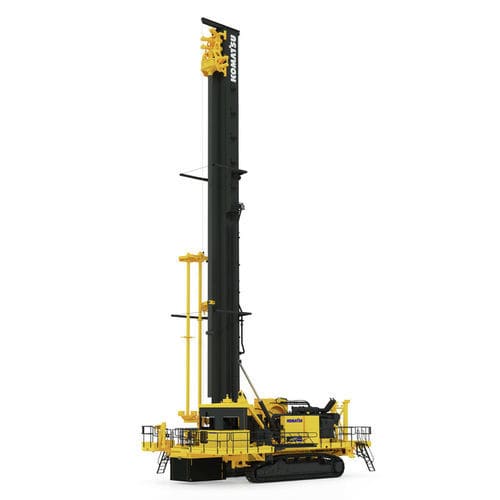

炮眼钻机 ZR122

履带式旋转遥控

概述
为满足严苛的爆破孔钻进作业而设计，Komatsu ZR122 回转式钻机提供高钻头载荷、强劲的回转能力和结构耐久性，支持高产能、低每米成本的钻进。该机将封闭箱形（boxer）桅杆、高力矩齿条拉下系统和自动化系统相结合，优化孔位精度、孔质量并提高设备可用性。

主要优势

• 坚固的boxer型桅杆：封闭截面提高结构可靠性，简化检查和维护。
• 高力矩齿条拉下：提供122,000 lb的钻头载荷及显著回转能力，可穿透硬岩。
• 自动换钻盘：先进的自动换钻器减少换刀时间与操作人员风险，保持孔体一致性。
• 高精度GPS（HPGPS）：实现精准孔位，改善爆破效果并提升后续工序效率。
• 可配置的应用就绪设计：灵活的配置选项可适应工点特定需求，降低整体钻进成本。

功能与优势（部分）

• 坚实的boxer型桅杆结构：减少裂纹起始点和应力集中，便于检查与修复。
• 创新的齿条拉下设计：在提高钻进力的同时提升系统可靠性并缩短维护时间。
• 自动钻具与钻杆处理：换盘式处理可缩短换钻停机时间，并支持快速孔径调整以优化碎裂效果。
• 增强的结构设计：桅杆、主框架与前框架为可靠性设计；前框架可配置以增加附件或改造动力系统。
• HPGPS自动导航能力：支持孔间精确移动，在需要时可实现无操作员位移。
• 单程及多程角度钻进：多用途桅杆配置可在同一钻机平台上适配多种作业。

钻杆与组件
Komatsu 爆破孔钻用钻杆（制造型与整体型）适配外径7"至13 3/4"的钻机。制造型钻杆采用合金钢接头并进行超声波检测。根据扳手要求加工扳手槽或平面。回转肩连接在磨合期间经处理以防止嵌涩。厚壁结构及可选钨焊面可延长寿命并降低运行成本。

• 整体钻杆由优质合金钢棒材制造。
• 孔径按尺寸回切以在所选回转肩连接中获得正确平衡。
• 连接的同心度和轴向对齐保持在严格公差内。
• 可选钨焊面以抵抗磨蚀和侵蚀。
• Komatsu 生产配套的 bit subs 与 saver/top subs，用于将钻杆连接到减震接头。

资源（可用文档）

• ZR122 Spec Sheet (English)
• ZR122 Sell Sheet (English)
• Boxer 桅杆与齿条拉下 one-pager
• 新闻稿：最新爆破孔钻机提供高生产率

技术规格

• 型号 / SKU：ZR122
• 类别：Blasthole drills — Rotary drill
• 孔径 (in)：13 3/4
• 孔径 (mm)：349
• 钻头载荷 (kg)：55,338
• 钻头载荷 (lbs)：122,000
• 单程孔深 (ft)：65
• 单程孔深 (m)：20
