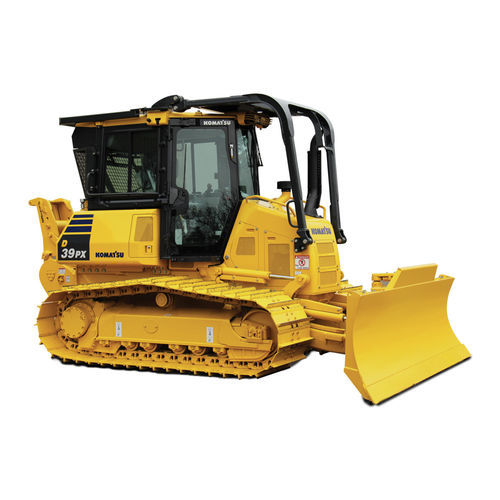

履带式推土机 D39PX-24

履带户外工程

产品概述
D39PX-24 履带推土机将优异的刀片可视性与低接地压的平衡性能结合。适用于需要良好浮力和操纵性的整平与土方作业，配备可调节角度的 PAT（Power Angle Tilt）刀片和电子控制的 HST 传动，包含 Quick-Shift 模式。

主要亮点

• 紧凑的占地尺寸与快速响应
• 高刀片可视性以实现精确整平
• 低接地压以提高浮力和稳定性

功能与优势

• Parallel Link Undercarriage System (PLUS)：均匀磨损设计，实现接近100%的履带部件利用率，使与传统履带相比，底盘维护成本可降低多达40%；加固的滚轮和链节将磨损寿命提高至约两倍。
• PAT 可调节角度刀片：带可调角度系统的 Power Angle Tilt 刀片，提高整平、摊铺和精整等作业的生产力与适用性。
• 出色的刀片可视性：超倾斜机头设计改善刀片视线，有助于更精确的机器控制和更高的工作效率。
• 电子控制 HST：全电子控制的液压静压传动，实现平顺自动换挡，Komatsu 设计的 HST 支持 Quick-Shift 或可变速度选择。
• 便捷维护：气撑辅助上翻风扇便于进入散热器、油冷器和增压空气冷却器；液压反转风扇可清除阻碍气流的杂物。
• Palm Command Control System (PCCS)：符合人体工学的低操作力操纵杆，控制方向移动、行驶速度和反转；包含刀片作业的电子比例控制。

资源（产品页面参考）

• 可下载产品手册（PDF）

技术规格

• 型号：D39PX-24
• 品牌：Komatsu
• 类别：Small dozers
• 功率：105 HP @ 2,200 rpm (ISO/SAE net: 105 HP)
• 功率（kW）：78 kW @ 2,200 rpm
• 发动机型号：Komatsu SAA4D95LE-7
• 发动机类型：4冲程、水冷、直喷；可变流量涡轮增压，带空气对空气中冷器
• 气缸数：4
• 缸径 x 行程：95 x 115 mm (3.75 x 4.52 in)
• 排量：3.26 L (199 in³)
• 额定转速：2,200
• 润滑：全流量滤清器；齿轮泵，强制润滑
• 工作重量 (kg)：10 350
• 工作重量 (lbs)：22,817
• 整机重量 (kg)：9 140
• 整机重量 (lbs)：20,150
• 刀片容量：2.4 m³ (3.14 yd³)
• 底盘悬挂：刚性型
• 履带滚轮框架：整体结构，大截面，耐用构造
• 滚轮与惰轮：润滑式履带滚轮
• 标准履带板类型：Single grouser
• 滚轮数量（每侧）：6
• 履带板数量（每侧）：39
• 履带板齿高：47 mm (1.9 in)
• 履带板宽度（标准）：635 - 700 mm (25 - 27.5 in)
• 接地接触面积：29,782 - 32,970 cm² (32 - 35.5 ft²)
• 接地压力（标准履带板，ISO 16754）：27.4 - 30.1 kPa (0.28 - 0.31 kg/cm²; 3.98 - 4.39 psi)
• 履带距：1,620 mm (5 ft. 4 in)
• 履带在地面上的长度：2,345 mm (7 ft. 8 in)
• 最终传动：安装在履带板内的轴向柱塞式行走电机，带集成两级行星齿轮减速；螺栓式齿轮环，三重迷宫密封结构
• 液压静压传动：双路 HST，提供无级速度变化，最高达 8.5 mph；可变容积行走电机；行走控制锁杆与空挡开关；Quick-Shift 速度可在监视器中调节
• 行驶速度（可变/Quick-Shift 模式）：在可变模式下最高 8.5 kph (0 - 5.3 mph)；Quick-Shift 模式具有可选择档位（1档、2档、3档）
• 转向：Palm Command Control System (PCCS) 操纵杆；HST 提供平顺且强劲的转弯；最小转弯半径（枢轴轨迹标记）：2.4 m (94 in)
• 维护/加注容量：燃油箱 190 L (50.2 US gal)；DEF 箱 10 L (2.6 US gal)；冷却液 34 L (9 US gal)；发动机油 11 L (2.9 US gal)；最终传动油 3.5 L (0.9 US gal)；液压油箱 64 L (17 US gal)
• 驾驶员环境与安全：ROPS 驾驶室；带头枕的带空气悬浮加热布座椅；3" 伸缩安全带；高分辨率彩色 LCD 监视器并具车载诊断；New Operator Identification System
• 排放与后处理：符合 EPA Tier 4 Final / EU Stage 4；冷却 EGR、Komatsu Diesel Oxidation Catalyst (KDOC) 与选择性催化还原（SCR）；实时 DEF 监控
• 标准设备亮点：空调、液压风扇（电子控制）、Komtrax Level 5 远程信息处理、倒车警报、大容量电池、散热器保护、宽芯冷却组件、前后工作灯（前 3，后 2）、PLUS 履带板组件、三重迷宫最终传动
• 可选 / 后部设备：推土组件、挂钩、后部设备液压、全长滚轮护板、可选履带板宽度
