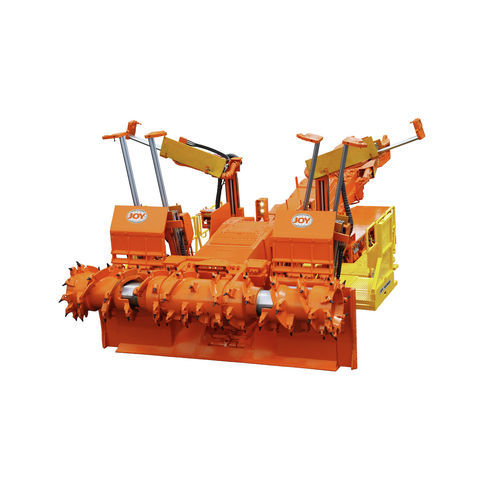

远程操作锚杆机 14CM09

概述
通过切割巷道并加固顶板，快速构建中层煤层的进洞通道。特别适用于Pittsburgh煤层，当中部锚杆可在巷道绑带和锚杆安装后完成时效果最佳。

• 一次通过作业的设备
• 可提供多种切割宽度

特性与优势

• 顶板与肋板锚固设备：切割后用于加固进洞的顶板锚固器在矿机两侧安装旋钻式锚固装置。可配置钻滚，根据作业和条件提供湿式和干式钻进选项。
• 集料头：离心装载臂（CLA）设计，实现高效装载。可伸缩翼和多种宽度以匹配作业需求。集料头甲板采用铬化碳化物覆盖层（CCO）；磨损滑靴可选多种材料。
• 成熟的输送系统：Universal Joy输送链节延长链条寿命；凸轮式调节机构在输送机摆动时补偿链条松弛。输送甲板采用CCO镀层以延长寿命。双链轮输送链提高强度并降低噪音。
• 切削头延伸：两侧的液压切削头延伸可收回，在切角和高效撤退时提供更大的灵活性。
• Faceboss Control System：操作员辅助工具、自动化序列、先进诊断和设备性能监测，提供可操作的洞察以优化运行。
• Joy OptiDrive AC：专利的Joy OptiDrive AC系统将软件与电子和机械系统集成，提供耐用且易操控的设备。

参数 / 技术规格

• 型号：14CM09-16BDX
• 应用 / 类别：矿用锚杆钻机（掘进进洞）
• 电压：950 V, 60 Hz
• 整机长度：35 ft. 3 in
• 整机重量：140,000 lbs
• 离地间隙：12 in
• 地面压力：32 psi
• 牵引速度（最大）：65 fpm
• 集料头盘速：54 rpm
• 输送宽度：30 in
• 输送长度：10 ft. nominal
• 输送链速度：475 fpm
• 履带链宽：20 in
• 操控方式：遥控
• 最小切削高度：4 ft. 10 in (1,473 mm)
• 最大切削高度：10 ft. 11 in (3,327 mm)
• 钻孔中心距：8 ft. 10 in (2,692 mm)
• 切削头直径：43.5 in
• 切割宽度：16 ft
• 钻头刀尖速度：683 fpm
• 顶板锚固器：2 standard HGX - MK2
• 顶板钻到铲尖距离：12 ft. 2 in
• 钻进特性：肋侧钻机操作者防护；钻机操作者上方落石偏转器；带除尘系统的干式钻进
• TRS高度：最高可达 11 ft. 1 in
• 钻孔高度：最高可达 7 ft. 10 in
• 支架顶起高度：10 ft. 10 in
• 切削电机（HP）：235
• 集料头电机（HP）：67
• 牵引电机（HP）：80
• 泵电机（HP）：54
• 总功率（HP）：827
