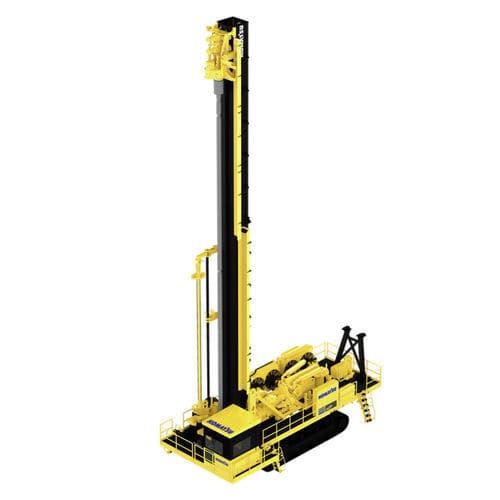

炮眼钻机 ZR77

履带式旋转CUMMINS

概述
高冲击生产率与精确控制。ZR77 为在严苛工况下保持稳定性能而设计，配备坚固的 boxer 风格桅杆和高力齿条-小齿轮下拉系统。两者结合可最大化扭矩输出和钻头载荷，从而缩短周期时间并提高钻进效率。

主要特点

• 高力齿条-小齿轮下拉：实现更快的循环时间并在硬岩中提高贯入力；可将钻进时间提升约 12%。
• 自动钻头转盘 / 自动钻头换装：通过快速、免手动的钻头更换将停机时间降至最低；有助于保持有效的破碎和孔质量，并能快速适应新的孔径。
• Boxer 风格桅杆设计：增强结构耐久性，提高可用性并降低维护负担。
• 可选远程操作 / 钻机自动化远程控制：支持单台和多台设备的高精度 GPS（HPGPS）远程控制；有助于降低操作人员暴露并支持零伤害计划。
• 配备高精度 GPS（HPGPS）的自动导航能力：提高孔位精度，允许在无人驾驶舱的情况下在孔间移动。
• 智能压缩机控制：调节进入孔内的空气量以管理动力、燃油消耗和排渣速度，帮助降低运营成本。
• 单次与多次通过角度钻进：自动桅杆定位和自适应自动找平，使一台钻机可执行多种钻进功能。

资源

• 可用产品资料包括规格表、销售页、钻机自动化单页以及 boxer 桅杆 / 齿条-小齿轮销售页（产品资料和宣传册）。

规格 / 技术参数

• 产品类别：爆破孔钻机 — 旋转钻机。
• 型号：ZR77。
• 孔径（英寸）：7 7/8 - 10 5/8。
• 孔径（mm）：200 - 270。
• 最大钻头载荷（kg）：34,925。
• 最大钻头载荷（lbs）：77,000。
• 单通孔深（ft）：55。
• 单通孔深（m）：16.8。
• 最大多通深度（ft）：280。
• 最大多通深度（m）：85。
• 动力单元 — 柴油发动机 / 型号（公制）：Cummins QST30。
• 动力单元 — 柴油发动机（英制）：Non-reg. T2 and T4。
• 电气选项（kv）：6.3。
• 电气选项（公制）：≥ 三相交流 次级电压 (≥24, 12)。
• 额定功率（kW）：783。
• 额定功率（HP）：1,050。
• 旋转头 — 100 rpm 时扭矩（可变）（ft-lbs）：11,000。
• 旋转头 — 100 rpm 时扭矩（可变）（kN-m）：14.9。
• 旋转头 — 额定功率（kW）：158。
• 旋转头 — 额定功率（HP）：212。
• 旋转头 — 电机类型（液压）：可变排量轴向柱塞泵。
• 旋转头 — 速度（可变）：200 rpm @ 5,500 ft.-lbs。
• 进给系统 — 类型：齿条与小齿轮。
• 进给系统 — 车架速度（最大）（m/min）：0 至 48.0。
• 进给系统 — 车架速度（最大）（ft/min）：0 至 157.5。
• 进给系统 — 提升力（lbf）：67,900。
• 进给系统 — 提升力（kN）：302。
• 下拉力（kN）：302。
• 接管处理 — 可选项：可处理 25 ft 接管。
• 接管处理 — 4 号转盘容量（in）：8.62 或更小（直径 8 5/8 或更小）。
• 接管处理 — 4 号转盘容量（mm）：219 或更小。
• 接管处理 — 5 号转盘容量（in）：8.62 或更小（直径 8 5/8 或更小）。
• 接管处理 — 5 号转盘容量（mm）：219 或更小。
• 接管处理 — 6 号转盘容量（in）：7.64 或更小（直径 7 5/8 或更小）。
• 接管处理 — 6 号转盘容量（mm）：194 或更小。
• 接管处理 — 4 号最大深度（ft）：200（61 m）。
• 接管处理 — 5 号最大深度（ft）：240（73 m）。
• 接管处理 — 6 号最大深度（ft）：280（85 m）。
• 桅杆 / 塔 — 桅杆宽度（m）：1。
• 桅杆 / 塔 — 桅杆宽度（in）：39.4。
• 桅杆 / 塔 — 桅杆深度（in）：39.5（桅杆深度（m）：1）。
• 桅杆 / 塔 — 车架 / 旋转头行程（m）：19.1（ft：62.5）。
• 桅杆 / 塔 — 桅杆长度（单通）（ft）：75（m：22.9）。
• 桅杆 / 塔 — 桅杆长度（多通）（ft）：61（m：18.6）。
• 桅杆 / 塔 — 倾角钻（选项）：0-30°，以 5° 增量。
• 桅杆提升缸：液压（2x）。
• 空气系统 — 压缩机控制：电动执行，CANbus。
• 空气系统 — 标准输出（CFM）：2,000。
• 空气系统 — 标准输出（m^3/min）：56.6。
• 空气系统 — 压缩机类型：转子螺杆，油浸式。
• 空气系统 — 工作压力（psi）：100。
• 空气系统 — 工作压力（kPa）：689。
• 空气系统 — DTH 标准输出（psi）：1,500 CFM @ 350 psi。
• 空气系统 — DTH 标准输出（bar）：42.5 m3/min @ 24.13 bar。
• 空气系统 — 可选可用容积（m^3/min）：109。
• 空气系统 — 可用容积所需功率（kW）：主电机 746。
• DTH 钻进 — DTH（mm）：可配最大 203 mm 下入式锤，最大钻头直径 229 mm。
• DTH 钻进 — DTH（in）：可配最大 8 in 下入式锤，最大钻头直径 9 in。
• 工作范围 — 单通深度（ft）：55（m：16.8）。
• 工作范围 — 单通最大（ft）：55（m：16.8）。
• 工作范围 — 多通最大（ft）：280（m：85）。
• 流体 / 维护 — 标准燃油箱容量（L）：1,514（gal：400）。
• 流体 / 维护 — 可选燃油箱容量（L）：2,366（gal：625）。
• 流体 / 维护 — 液压油箱容量（L）：1,136（US gal：300）。
• 流体 / 维护 — OGL 油箱容量（L）：68（gal：18）。
• 流体 / 维护 — 标准水箱容量（L）：1,514（gal：400）。
• 流体 / 维护 — 维护：地面级电池和起动器隔离；地面级快速流体服务系统，用于燃油、液压、发动机油、冷却液、压缩机油、润滑脂和水；在线油样采集。
• 除尘 — 防尘帘：标准；防尘帘电动执行器：可选；水喷射系统：标准；水注入预热系统：可用；干式除尘器：可选。
