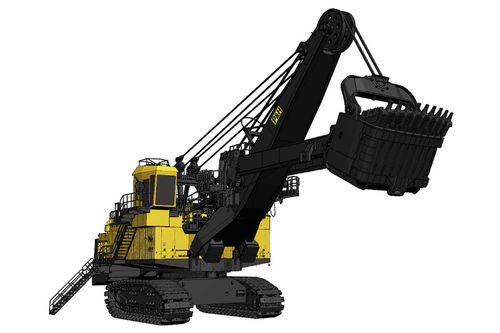

履带式正铲挖掘机 4100C AC

用于矿场

概述
4100C 电动绳索铲为大型采矿作业提供高产能的装载能力与可靠性。示例额定载荷为81.6 吨（90 st），典型铲斗容量为45.9 m³，4100C 是经验证的4100A 平台的升级版本。

要点

• 类别：电动绳索铲
• 额定载荷（公吨）：72.5 - 82
• 额定载荷（短吨）：80 - 90
• 铲斗容量 (m³)：41 - 49
• 铲斗容量 (yd³)：54 - 64
• 产量 (MTPH)：7,184 - 9,579
• 产量 (TPH)：7,919 - 10,559

容量

• 额定铲斗容量* (yd³)：60
• 额定铲斗容量* (m³)：45.9
• 额定铲斗容量 SAE 2:1 (m³)：50.8
• 额定铲斗容量 SAE 2:1 (yd³)：66.4
• 最佳卡车尺寸 (mt)：172 - 363
• 最佳卡车尺寸 (st)：190 - 400
• 额定悬挂载荷 (mt)：154.2
• 额定悬挂载荷 (st)：170

工作范围 / 尺寸
切削半径 (m)：24.7
切削半径 (ft)：78 ft. 8 in
卸载高度（门打开）(m)：9.1
卸载高度（门打开）(ft)：31 ft. 0 in
地面水平半径 (m)：16.4
地面水平半径 (ft)：52 ft. 6 in
尾部回转半径 (m)：10.2
尾部回转半径 (ft)：32 ft. 3 in
操作员眼高 (m)：9.5
操作员眼高 (ft)：31 ft. 3 in
切削高度 (m)：15.8
切削高度 (ft)：51 ft. 10 in

Crowd

• 电机与齿轮箱之间的 Powerband V 型皮带传动用于吸收冲击负荷。
• 第一和第二减速置于封闭齿轮箱内，以实现可靠的溅油润滑和便于维护。
• 带扭转箱和齿条齿轮驱动的双腿铲柄在边坡提供固有稳定性，实现最佳挖掘效果。
• 弹簧释放式空气盘式制动。
• 可选的 crowd 过滤系统。

回转

• 两台经过验证设计的模块化 P&H 行星齿轮箱和一体锻造回转齿轮传递扭矩，实现快速循环时间。
• 弹簧释放式空气盘式制动——每台电机一个。
• 可选的回转过滤系统。

电源要求

• 供电电压：7,200 V 三相，60 Hz 或 5,000 / 6,000 / 6,600 V 三相，50 Hz
• 供电变压器：最小 3,000 kVA
• 工作地点可用最小短路 VA：25 MVA
• 供电电压说明：电压按客户要求

行走

• 两台坚固的 P&H 行星齿轮箱分别将扭矩传递到驱动链轮以提供所需牵引力。
• P&H Delta 驱动低张力链轮驱动系统，配重型铸造履带底板。
• 弹簧释放式空气盘式制动——每台电机一个。

提升

• 所有齿轮装在单个封闭齿轮箱内，配有过滤油循环，实现可靠的溅油润滑。
• 65 英寸大直径提升筒，延长钢丝绳弯折寿命。
• 标准配备 ferrule becket 系统和双电动绞盘，便于更换钢丝绳。
• 弹簧释放式空气盘式制动——每台电机一个。

技术

• Argus – Argus 载荷监测系统实时称重每斗次，提升装载精度并支持操作员绩效对比。
• ProVision – 高精度 GNSS 机载引导（高达1 cm 精度），用于精确挖掘与卡车就位。
• MineCare – 将实时设备健康监测与云端分析相结合的维护管理系统，用于提前发现问题并提高运行时间。
• DISPATCH – 通过优化算法提升装载-运输循环效率的车队管理系统，降低排队时间并实现端到端生产监控。
• Payload 2 – 帮助操作员稳定达到目标卡车装载的工具。

技术规格

• Model / SKU: 4100C AC
• Brand: Komatsu
• 类别: 电动绳索铲
• 额定载荷（公吨）: 72.5 - 82
• 示例额定载荷（标示）: 81.6 mt (90 st)
• 铲斗容量 (m³): 41 - 49
• 典型铲斗容量 (m³): 45.9
• SAE 2:1 铲斗容量 (m³): 50.8
• 铲斗容量 (yd³): 54 - 64
• 额定铲斗容量 (yd³): 60
• 产量 (MTPH): 7,184 - 9,579
• 产量 (TPH): 7,919 - 10,559
• 最佳卡车尺寸 (mt): 172 - 363
• 最佳卡车尺寸 (st): 190 - 400
• 额定悬挂载荷 (mt): 154.2
• 额定悬挂载荷 (st): 170
• 切削半径: 24.7 m / 78 ft. 8 in
• 卸载高度（门打开）: 9.1 m / 31 ft. 0 in
• 地面水平半径: 16.4 m / 52 ft. 6 in
• 尾部回转半径: 10.2 m / 32 ft. 3 in
• 操作员眼高: 9.5 m / 31 ft. 3 in
• 切削高度: 15.8 m / 51 ft. 10 in
• 供电电压选项: 7,200 V 三相 (60 Hz) 或 5,000 / 6,000 / 6,600 V 三相 (50 Hz)
• 最小供电变压器: 3,000 kVA
• 最小短路 VA 在铲机处: 25 MVA
• 注目系统: Argus, ProVision, MineCare, DISPATCH, Payload 2
