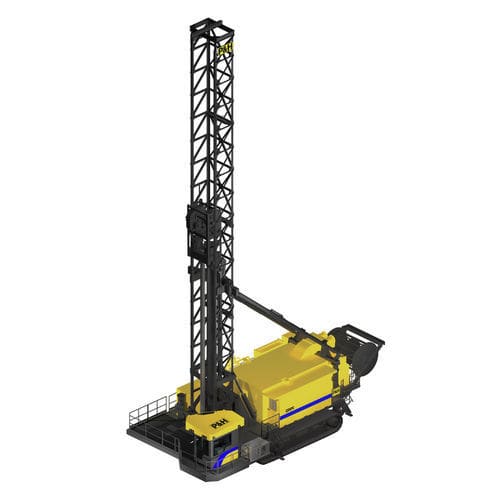

炮眼钻机 320XPC履带式旋转电动
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 其他特性
- 炮眼
- 可移动性
- 履带式
- 钻孔设备
- 旋转
- 其他特性
- 电动
- 领域
- 用于矿场
- 钻孔直径
最少: 270 mm
(11 in)最多: 444 mm
(17 in)- 钻孔深度
最少: 19.8 m
(64'11" )最多: 21.3 m
(69'10" )- 机器重量
最少: 153,949 kg
(339,399.4 lb)最多: 181,437 kg
(400,000.1 lb)- 发动机功率
522 kW, 746 kW
(709.72 hp, 1,014.28 hp)- 最大行驶速度
2 km/h
(1 mph)
产品介绍
概述
Komatsu 320XPC 是为大产量硬岩矿山应用设计的超级级别旋转爆破孔钻机。其采用齿条与小齿轮（rack‑and‑pinion）电动下压机构、集成电气系统和重载底盘，旨在提供稳定的穿透能力、简化维护并与大型铲运设备高效配合以优化钻装与装载周期。
主要产品亮点
特点与优势
资料
技术规格
Komatsu 320XPC 是为大产量硬岩矿山应用设计的超级级别旋转爆破孔钻机。其采用齿条与小齿轮（rack‑and‑pinion）电动下压机构、集成电气系统和重载底盘，旨在提供稳定的穿透能力、简化维护并与大型铲运设备高效配合以优化钻装与装载周期。
主要产品亮点
- 齿条‑小齿轮驱动提供稳定扭矩和高达122,000 lb的钻头受力，加快爆破周期。
- 集成电动旋转、下压、压缩机和泵系统，减少燃油依赖并降低维护复杂性。
- 地面维护通道、集中润滑和宽敞通行平台，提升维护安全性与效率。
- 可与大型铲装机（例如：P&H 4100XPC）配套，实现高产量的钻装‑装载性能优化。
特点与优势
- 强劲下压：电动顶驱齿条‑小齿轮下压提供正向钻头加载和精确的力传递。
- 坚固的钻杆塔：采用高强度合金钢的格构式塔架，耐疲劳并稳固支撑钻柱。
- 优越推进：重载履带与强力油压推进驱动，提供良好机动性、爬坡能力及快速安装。
- 可靠的压缩机：提供满足排水/排屑（bailing）需求的矿用压缩机选项。
- 驾驶员能见度：驾驶台视野开阔，配备窗户与视频技术；旋转座椅便于推进时重新定位。
- 高生产力驾驶舱环境：FOPS Ⅱ 级防护结构、抗碎裂玻璃、符合人体工程学的控制、可调空气座椅悬挂及减振系统。
- 便捷的甲板布局：高效的甲板布置，外/内通道宽敞，后甲板空间大，便于更换钻头与钻杆。
- 先进诊断：Centurion 电控系统配备智能传感器与 I/O，可精确监控并支持故障排查。
- PreVail RHM：设备健康与性能数据解决方案，将数据转化为可执行的洞见以提升生产率与可用性。
- 耐极寒与高海拔：具备严寒气候系统与在 4,250 m（14,000 ft）以上保持性能的设计。
- 弱电网保护（可选）：软启动变压器选件可减少弱电网启动浪涌电流。
资料
- Brochure (English)
- 320XPC spec sheet
- 320XPC sell sheet
技术规格
- 产品类别：Blasthole drills — Rotary drill
- 型号 / 商业名称：320XPC
- 孔径（in）：10 5/8 - 17 1/12
- 孔径（mm）：270 - 444
- 最大钻头载荷：68,083 kg（约） / 150,000 lbs
- 钻头载荷（kg）（页面条目列示）：68,038（详见详细规格）
- 单程孔深（ft）：65
- 单程孔深（m）：19.8
- 可选最大单程：70 ft（21.3 m）
- 最大多程（单管架）：39.6 m（130 ft）
- 最大多程（双管架）：59.4 m（195 ft）
- 运行重量（最大）：181,437 kg / 400,000 lbs
- 装运重量（含桅杆）：153,949 kg / 339,400 lbs
- 履带类型：重载 lug and tumbler 驱动系统（Komatsu 设计）
- 履带板宽（标准）：36 in（914 mm）
- 履带板宽（可选）：44 in（1,117 mm）
- 推进机构：双油压行星驱动，带 sprint set，液压释放制动 — 231 kW（310 HP）
- 高推进速度：0–0.97 kph（60 Hz） / 0–1.6 kph（60 Hz）
- 最大坡度：20%
- 收放调节：千斤顶与垫片
- 气系统类型：Sullair 油浸螺杆
- 气系统滤型：Donaldson 双段干式（Gardner Denver）或三台 Donaldson 双段干式（Sullair）
- 标准空量输出（名义）：3,450 CFM*（实际值依应用变化；该输出需 1,000 HP 主电机）
- 压缩机类型：Gardner‑Denver SSY 系列油浸螺杆（页面列出 Gardner‑Denver 与 Sullair 选项）
- 空气工作压力：65 psi（448 kPa）
- 驾驶舱空调：可选 Mine air systems HVAC 单元，提供加压与过滤
- 驾驶舱控制：PLC 控制，夜间操作背光显示
- 防落物保护：FOPS Level II
- 玻璃：四周钢化夹层防碎玻璃，带护罩的顶部窗
- 驾驶舱噪音：行驶时 <80 dB
- 驾驶舱类型：后置安装，具振动与噪音抑制；含气悬座椅、培训员座椅、迷你冰箱、窗膜与 LED 照明
- 钻杆处理类型：平行四边形式管架；标配一架（可选多至两架）
- 管径：9.25 - 13.625 in（235 - 346 mm）
- 管处理选项：附加管架，最多两架
- 辅助绞车：14,000 lbs（6,350 kg）
- 断开扳手：P&H SureWrench
- 桅杆结构：合金钢结构型材格构式
- 桅杆长度（标准）：65 ft（19.81 m）；可选：70 ft（21.3 m）
- 桅杆升降：两根液压缸，标准直径 267 mm（10.5 in）
- 旋转机械设计：双 DC P&H 电动机，独立 ABB DCS 880 驱动（主/从拓扑），检修时可单电机运行
- 旋转速度：0–119 rpm
- 最大扭矩：高达 33,895 N·m（高达 25,000 ft·lbs）
- 主驱动电机（标准）：522 kW（700 HP）
- 主驱动电机（可选）：746 kW（1,000 HP）
- 电气系统特点：最小 1.5 MVA 连续，钻机端最小短路 6 MVA；牵引电缆接头处外部断开，高压负载断开器与主驱动电机/驱动用真空接触器
- 提升 / 下压设计：DC 电机驱动的无链条齿条与小齿轮设计
- 钻进进给速度：最高 16 ft/min（最高 4.9 m/min）
- 提升速度：最高 105 ft/min（最高 37.0 m/min）
- 提升/下压驱动：电动无链条齿条 & 小齿轮
- 液压系统：用于桅杆升降、整机找平与管材处理的辅助开式回路叶片泵；主系统为闭式回路双变量排量柱塞泵；过滤包括 3 微米和 5 微米过滤器及磁性吸入过滤器
- 照明：工作区域标准 LED 泛光灯
- 找平千斤顶：四个缸 — Ø 254 mm x 行程 1,676 mm
- 自动找平：标准
- 千斤顶垫（标准）：Ø 30 in（762 mm）；地面压（标准）129 psi（840 kPa）
- 千斤顶垫（可选）：Ø 50 in（1,270 mm）；地面压（可选）46 psi（317 kPa）
- 重量与地面承压：36 in 鞋的地面承压：29.0 psi；914 mm 鞋：200 kPa；44 in 鞋：22.6 psi
- Centurion 电控：监督控制器提供与驱动的集成通信、Profibus I/O、GUI 显示；PreVail RHM‑ready，具备机器健康与性能数据的扩展接口
