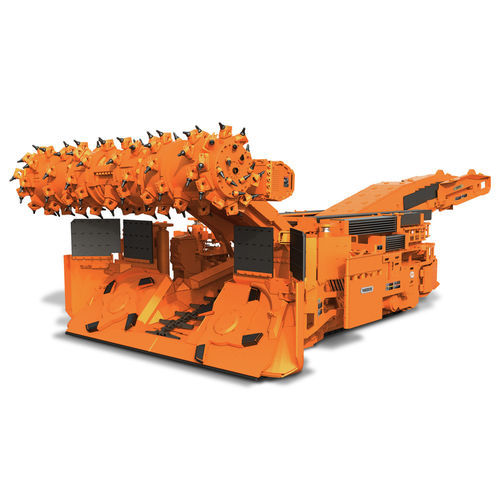

锚杆钻机连续采煤机 14ED25

概述
14ED25为低至中厚煤层巷道掘进设计，集成了锚杆/螺栓安装系统，可在单次通过中实现切割与锚杆安装同步作业。该单次通过能力可解决在屋顶薄弱时需要提前支护而导致的入口施工瓶颈问题。

主要优点

• 可靠性高，设备可用性强
• 重大检修间隔延长（通常为3–6年）
• 通过实现切割与锚杆安装同步，消除入口阶段的瓶颈

功能与优势（要点）

• 双伸缩切割头：液压切割头延伸可以收回，便于撤出并在转角切割时提供灵活性。单次通过可实现最多16 ft的宽幅切割。切割头功率：656 HP / 490 kW。
• Faceboss Control System：操作员辅助工具、自动化序列、先进诊断与设备性能监控，提供可执行的优化信息。
• 双屋顶钻机：每侧固定一台带倾斜功能的半自动 Joy AFX210 屋顶锚杆钻机，用于快速安装屋顶控制。
• 前后 ATRS 缸：四个液压缸在掘进和锚杆安装时稳定屋顶；按键启用时，缸体脉动以保持与屋顶的接触并帮助保护操作员。
• 油压优化包：减少管路与组件数量，简化软管布置以提高维护可达性并简化检修工作。

其他产品信息

• 一体化锚杆系统使切割与锚杆安装在单次通过中同时进行。
• 支持湿式或干式钻进。
• 资源：该产品的零件及相关资源可用。

技术参数

• 型号 / 商业名称：14ED25
• 类别：入口掘进 — Entry drivers
• 屋顶锚杆数量：2
• 侧壁锚杆数量：2
• 根钻至镐尖距离：137 in
• 整机长度：42 ft. 11 in
• 整机重：180,000 - 196,000 lbs
• 底盘高度：48 in
• 离地间隙：11 in
• 底盘宽度：120 in
• 地压：33 - 37 psi
• 牵引速度（最大）：65 fpm
• 履带链宽：22 in
• 带整体木柱缸的屋顶钻机：两台 AFX210 钻机
• 可选侧壁钻机：2
• 钻进特性：湿钻或干钻
• 屋顶钻机到巷帮距离：9 ft. 4 in
• 侧壁钻机到巷帮距离：13 ft. 7 in
• 侧壁护罩：6 ft. 0 in 或 8.5 in
• TRS 可达距离：12 ft. 9 in
• 切割头直径：44 in
• 切割宽度：15 ft. 6 in（最小）
• 最大切削高度：11 ft. 5 in
• 最小切削高度：6 ft. 6 in
• 切削速度：60 rpm
• 钻尖线速度：690 fpm
• 滚筒延长：9 in
• 集水坑距离：52 in
• 切割电机：328 HP
• 集料头电机：67 HP
• 牵引电机：80 HP
• 泵电机：160 HP
• 输送机电机：54 HP
• 总功率：1165 HP
• 输送机宽度：30 in
• 输送机侧板高度：12 in
• 输送机速度：402 fpm
• CLA 直径：51 in
• 机器电压：950 V 60 Hz
• 机器电缆：4/0 - 3 导体
• 液压泵（串联）：120 gpm
• 液压油箱容量：300 US gal
