重型挖掘机 9020XPC

履带式采矿/采石用于矿场

概述

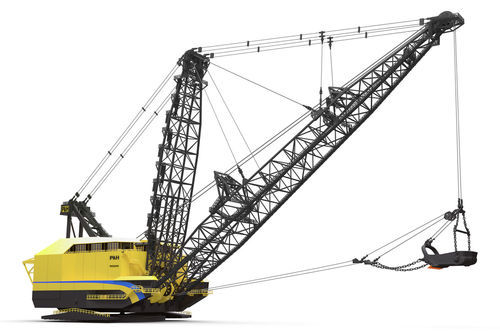

P&H 9020XPC 抓斗式挖掘机（dragline）为大型露天矿场的持续重载物料处理而设计。该机可提供多种臂长和铲斗容量，结合大容量转盘、四绳臂身结构和 Centurion 电子平台，以支持可靠、高效的生产并便于运行监控。

主要特点

• 超强转盘均匀分布载荷，提供优秀的可靠性
• A 型支架用于有效管理载荷力
• 四绳臂身在恶劣工况下提供结构完整性
• 电子平台（Centurion 控制系统）帮助操作员提高效率并监控抓斗运行
• 高度设计的臂身和 A 型支架提供稳定性、良好的臂端滑轮可视性及平衡的轴向工作载荷
• 基于用户反馈设计以改善安全、交付、维护和检修活动
• 完善的服务支持以降低总体拥有成本并优化产能

设计与制造亮点

• 转盘经工程设计以实现长寿命与低维护；所有交接板采用 verti-shield 焊接接头，连续焊缝使变形最小化
• 臂身结构采用四根宽法兰弦杆并以管状系绳连接；臂材质：HSLA
• 卷扬/拖曳系统采用 Constant Contact 风格导绳器和大直径滑轮

技术规格

• 铲斗容量 (m3)：85 - 122
• 铲斗容量 (yd3)：110 - 160
• 臂长 (m)：100 - 130
• 臂长 (ft)：325 - 425
• 卷扬索径：133.4 mm (5.25 in)
• 拖索径：133.4 mm (5.25 in)
• 卷扬鼓：335 cm (132 in)
• 拖鼓：335 cm (132 in)
• 转盘直径：26.8 m (88 ft)
• 地面压力（转盘）：138 kPa (20.1 psi)
• 转盘/甲板间隙：2 m (6.7 ft)
• 轨道圆直径：23.8 m (78 ft)
• 辊子数量与直径：171 x 406 mm (171 x 16 in)
• 摆动齿条节径：22.1 m (72.4 ft)
• 履带板尺寸（最大）：5.2 x 26.8 m (17 x 88 ft)
• 地面压力（履带板）：225.2 kPa (32.6 psi) - 注：履带板地面压力假定 90% 机器重量作用于履带板
• 履带间宽度：38.1 m (125 ft)
• 履带下净空：0.6 m (2 ft)
• 标准步长：2.3 m (7.5 ft)
• 净重：7 532.5 kg (16,606 Ibs)
• 配重：439.1 kg (968 Ibs)
• 工作重量：7 971.6 kg (17,574 Ibs)
• 机舱长度：38.9 m (127.5 ft)
• 机舱宽度：36.4 m (119.3 ft)
• 后端半径：27.4 m (90 ft)
• 中心销至臂脚：12.2 m (40 ft)
• 臂脚高度：5.9 m (19.5 ft)
• 回转架深度：3.68 m (145 in)
• 悬挂载荷额定：344,736 kg (760,000 Ibs)
• 工作时臂长范围：113.1 m (371 ft)
• 臂角 (deg)：35.8
• 作业半径：105.9 m (347.5 ft)
• 挖掘深度（实用）：64.8 m (212.5 ft)
• 卸料高度：48.1 m (161 ft)
