直流减速电机
Model 3044
电刷
准双曲面
正交
添加到我的收藏夹
添加到产品对比表
获取更多信息,请访问 BODINE ELECTRIC COMPANY 网站
产品规格型号
电机
直流, 电刷
类型
准双曲面
轴位置
正交
机轴位置
空心轴
电压
24伏
安装类型
法兰安装, 爪式
性能
静音
其他特性
编码器, 免维护
削减比率
120 unit
旋转速度
最多:
21 rpm
(131.9469 rad.min-1)
最少:
21 rpm
(131.9469 rad.min-1)
产品介绍
产品

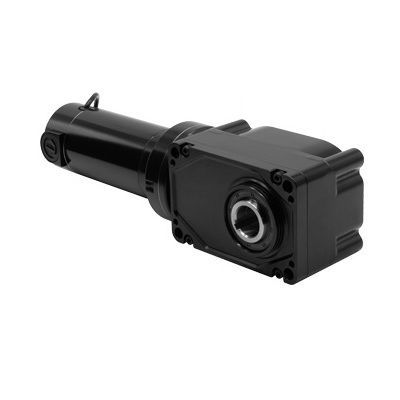

30H3 系列直流直角中空轴减速电机 Model 3044。本页包含与 Model 3044 相关的 CAD 图纸、图片、接线图和安全数据表。
可下载内容
CAD 图纸:PDF、DWG、STEP(适用于 Model 3044)
接线图:连接图 07410101
用于该系列减速电机的润滑剂安全数据表
标准特性
24 VDC 型号的性能额定基于直流电源运行。
33A 电机提供高启动扭矩、可调速度,并在多种运行条件下具有可预测的性能。TENV。F 级。
中空轴孔径为 1.25 英寸。
每台减速电机随附一个塑料轴盖。
通过四个螺纹孔或穿通螺栓进行面安装。
非通风齿轮箱,可任意方向安装。高性能润滑脂。终身润滑。
比相同尺寸的蜗轮蜗杆型号更高效。
可选螺纹式编码器轴套件 Model 0964 以兼容编码器(标准/库存型号在轴开口处装有出厂盖)。
电机碳刷预装以得到最佳性能和低噪运行。
中空轴消除了轴联轴器和额外安装件的需要。
可选底座/脚座支架 – 型号 0957(适用于 25H2 型),型号 0959(适用于 30H3 型)。
可选轴套件 - 型号 0929(25H2 型)和 0930(30H3 型)。
可选配件(示例)
30H3 中空轴减速电机底座安装套件(型号 0959)
33A 电机防护套件 IP-44(型号 0977)
30H3 轴套件 1-1/4 英寸 单轴 抗疲劳钢(型号 0930)
编码器轴套件(型号 0964)
压铸端子盒套件(多种型号)
备注
页面上显示的所有价格均以美元为单位;网页价格不含税费、运输和手续费。
产品页面的可订购数量显示为 1–25 台可用。
技术规格
转速 (rpm):21
额定扭矩 (lb-in):770
额定电压 (V):24
电流 (A):14
峰值扭矩 (lb-in):1606
电机 HP:1/3
齿比:120
径向载荷 (lbs):708
长度 XH (inch):16.37
重量 (lbs):24
产品型号:33A7FEPM-30H3
HP 小数:0.333
接线图:07410101
