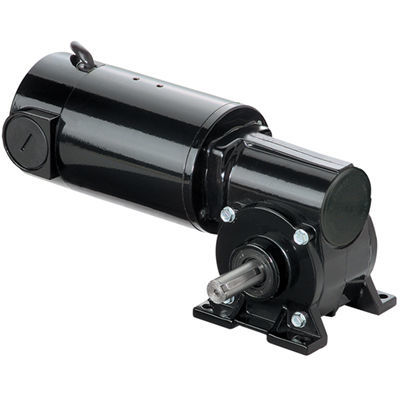

直流减速电机 Model 6240

蜗杆正交50 W...100 W

概述
Model 6240，Metric 33A-5F 系列直流直角减速电机，适用于需要紧凑直角动力传递的工业应用。额定供电 180 V DC，输出转速 345 rpm，减速比 5:1。

主要参数

• 转速：345 rpm
• 额定扭矩：1.0 Nm (8.9 lb-in)
• 峰值扭矩：3.2 Nm (28 lb-in)
• 功率：54 W (1/14 HP, HPDecimal 0.0714)
• 电压：180 V DC
• 电流：0.41 A
• 减速比：5
• 径向载荷能力：335 N (80 lbs)
• 长度 XH：263 mm (10.35 in)
• 重量：7.6 kg (16.8 lbs)

标准特性

• 公制安装螺纹和公制传动轴尺寸。
• 33A 电机提供高起动扭矩和可调速特性。
• 电机和输出轴配备工业唇形密封，防污染性能良好。
• 输出轴铜套轴承以降低噪音。
• 齿轮采用油润滑并永久润滑，延长使用寿命。
• 青铜齿轮提高抗冲击能力。
• 蜗杆经淬火和磨削处理以提高强度和寿命。
• 180 V 型号的性能等级基于与未滤波的 SCR 调速器（形状因子 = 1.6）配合使用。

可选配件

• 适用于 33A、34R、42A、42R 和 48R 电机及减速电机的压铸端子箱套件 [model 0984]
• 带端子排的压铸公制端子箱套件，适用于 33A、34R、42A、42R 和 48R [model 1984]
• 33A 电机用 IP-44 套件 [model 0977]
• 适用于 34R、42R、48R、42R-FX、33A、42A 现货电机和减速电机的大型压铸端子箱套件 [model 0986]

下载
CAD 图纸以 PDF、DWG 和 STEP 格式提供（产品页面提供产品特定文件）。配线图可用（ID 07410097）。

技术规格

• 型号：Model 6240
• 系列：Metric 33A-5F
• 转速：345 rpm
• 额定扭矩：1.0 Nm (8.9 lb-in)
• 峰值扭矩：3.2 Nm (28 lb-in)
• 功率：54 W (1/14 HP, HPDecimal 0.0714)
• 电压：180 V DC
• 电流：0.41 A
• 减速比：5
• 径向载荷能力：335 N (80 lbs)
• 长度 XH：263 mm (10.35 in)
• 重量：7.6 kg (16.8 lbs)
• 接线图参考：07410097
• 产品类型代码：33A5BEPM-5F
