直流减速电机 Model 1094

DC电刷正交

产品

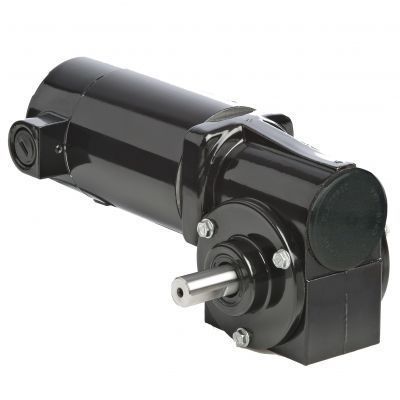

型号 1094 是 Bodine Electric Company 的 Metric 24A-3F 系列直流直角齿轮电机。产品信息提供技术规格、CAD 图纸、接线图、安全数据表参考、可选配件以及适用于工业集成的配套控制器和备件信息。

技术参数

• 转速：172 rpm
• 额定扭矩：0.6 Nm（5.3 lb-in）
• 峰值扭矩：3.0 Nm（26 lb-in）
• 功率：23 W（1/32 HP）
• 电压：180 V DC
• 电流：0.18 A
• 齿比：10
• 径向载荷：180 N（40 lbs）
• 长度 XH：189 mm（7.4 in）
• 重量：2.4 kg（5.3 lbs）
• 接线图参考：07410097
• 产品类型代码：24A4BEPM-3F

标准特性

• 180 V 型号的性能额定基于与无滤波 SCR 速度控制器配合使用（形状因子 = 1.6）。

CAD / 图纸资源

• 可提供 Model 1094 的 CAD 图纸（PDF、DWG、STEP 格式）。
• 提供接线图参考（07410097）。
• 相关润滑剂的安全数据表（SDS）有参考项。

可选配件

• 适用于 24A 电机的 IP-44 套件（型号 0976）可作为选件。

配套控制与零件

• 列出兼容的无滤波 SCR 直流速度控制器及控制示例。
• 24A 系列的更换零件：碳刷、刷帽、弹簧等维护部件。
