直流减速电机 3047

电刷准双曲面正交

概述

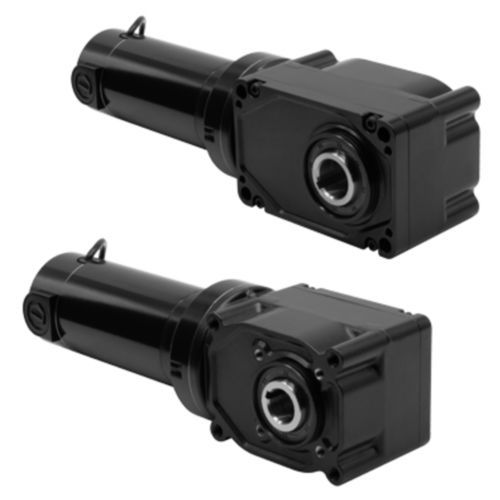

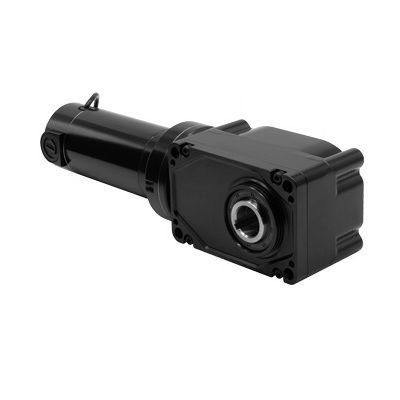

3047 型号属于 Hypoid Series 33A7 系列的直角中空轴直流减速电机，适用于 130V、24V 和 12V 应用。该产品将 33A 电机与双曲面齿轮（hypoid）及 1.25 英寸中空轴配合，提供高起动转矩和高效的直角动力传递。

文档

• 提供 CAD 图纸（DWG、STEP）
• 提供接线图
• 提供润滑剂安全数据表

标准特性

• 24 VDC 型号的性能额定基于直流电源运行。
• 33A 电机提供高起动转矩、可调速以及在多种工况下的可预测性能。TENV，F 级。
• 中空轴孔径：1.25 英寸。
• 每台减速电机均配有一个塑料轴盖。
• 面板安装通过四个螺纹孔或通孔螺栓。
• 无通风齿轮箱可在任意方向安装。高性能润滑脂。减速电机终身润滑。
• 比同尺寸的蜗轮蜗杆型号更高效。
• 通过可选的可拧入式编码器轴套件型号0964兼容编码器（标准/库存型号在轴开口处配有出厂安装的盖板）。
• 电机碳刷预装以实现最佳性能与低噪运行。
• 中空轴消除了轴联轴器和额外安装五金的需求。
• 可选底座/脚座支架和可选轴套件可供选择。

可选配件

• 30H3 中空轴减速电机底座安装套件（型号0959）
• 33A 电机用 IP-44 套件（型号0977）
• 轴套件 30H3 1-1/4 英寸 单轴 疲劳抗性钢（型号0930）
• 编码器轴套件（型号0964）
• 适用于 33A、34R、42A、42R 和 48R 电机及减速电机的压铸接线盒套件（型号0984）
• 带端子块的压铸公制接线盒套件，适用于 33A、34R、42A、42R 和 48R（型号1984）
• 适用于多种库存电机和减速电机的大型压铸接线盒套件（型号0986）

技术规格

• 型号：3047
• 系列：Hypoid Series 33A7
• 转速 (rpm)：10
• 额定扭矩 (lb-in)：1535
• 额定电压 (V)：24
• 电流 (A)：14
• 峰值扭矩 (lb-in)：3212
• 电机功率 (HP)：1/3
• HP 小数：0.333
• 齿比：240
• 径向负载 (lbs)：708
• 长度 XH (inch)：16.37
• 重量 (lbs)：24
• 产品类型：33A7FEPM-30H3
• 接线图：07410101
