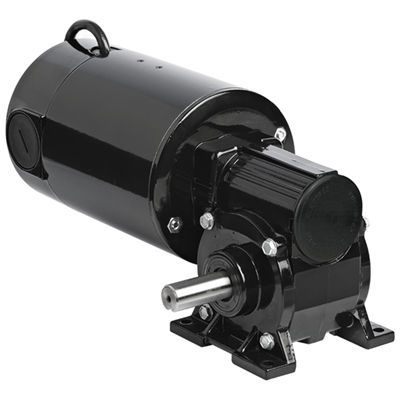

直流减速电机 Model 4236

DC正交100 W...500 W

产品概述
型号4236属于Metric 42A-5N系列直角DC齿轮电机。额定速度85 rpm，额定转矩6.2 Nm，峰值转矩可达20.0 Nm。提供CAD文件和接线资料以便于设计集成和安装。

规格

• 型号：4236
• 系列：Metric 42A-5N
• 速度：85 rpm
• 额定转矩：6.2 Nm (55 lb-in)
• 峰值转矩：20.0 Nm (177 lb-in)
• 功率：121 W (0.1666 HP)
• 电压：180 V DC
• 电流：0.85 A
• 传动比：20:1
• 径向载荷能力：530 N (120 lbs)
• 长度 XH：263 mm (10.35 in)
• 重量：7.6 kg (16.8 lbs)
• 接线图 ID：07410097
• 产品类型代码：42A5BEPM-5N

CAD 图纸

• 信息表 (PDF)
• 图纸文件 (DWG)
• 3D 模型 (STEP)

接线图

• 参考：07410097（可下载）

安全数据表

• ExxonMobil 材料安全数据表（列出与产品相关的 SDS）

可选配件

• 42A 电机 IP-44 套件（型号 0978）
• 适用于 33A、34R、42A、42R 和 48R 电机及齿轮电机的压铸接线盒套件（型号 0984）
• 带端子排的压铸公制接线盒套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）
• 适用于 34R、42R、48R、42R-FX、33A、42A 库存电机和齿轮电机的大型压铸接线盒套件（型号 0986）

标准特性

• 180V 型号的性能额定基于使用无滤波 SCR 速度控制（形状因子 = 1.6）。

技术规格

• 速度：85 rpm
• 额定转矩：6.2 Nm (55 lb-in)
• 峰值转矩：20.0 Nm (177 lb-in)
• 功率：121 W (1/6 HP)
• 电压：180 V DC
• 电流：0.85 A
• 传动比：20:1
• 径向载荷能力：530 N (120 lbs)
• 长度 XH：263 mm / 10.35 in
• 重量：7.6 kg / 16.8 lbs
