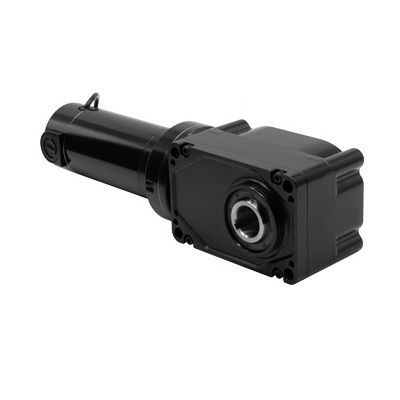

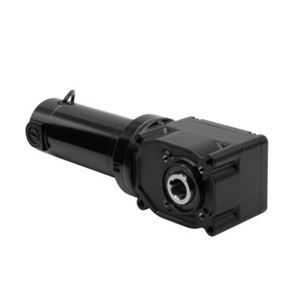

直流减速电机 3043

DC电刷准双曲面

产品
30H3 系列直流直角中空轴减速电机。型号 3043 为 24 VDC 中空轴减速电机，适用于直角安装和需要高起动扭矩的应用。

规格（表）

• 转速 (rpm)：31
• 额定扭矩 (lb-in)：510
• 额定电压 (V)：24
• 电流 (A)：14
• 峰值扭矩 (lb-in)：1071
• 电机功率：1/3 HP
• 传动比：80:1
• 径向负载 (lbs)：696
• 长度 XH (in)：16.37
• 重量 (lbs)：24
• 产品类型：33A7FEPM-30H3
• 接线图：07410101

标准特性

• 24 VDC 型号的性能评级基于直流电源运行。
• 33A 电机提供高起动扭矩、可调速度和可预测的性能；TENV，F 级。
• 中空轴孔径：1.25 英寸。
• 每台减速电机随附一个塑料轴盖。
• 前法兰安装通过四个螺纹孔或通孔螺栓。
• 非通风齿轮箱可在任意方向安装；采用高性能润滑脂，终身润滑。
• 效率高于同尺寸的蜗轮蜗杆型号。
• 可通过可选的螺入式编码器轴套件型号 0964 连接编码器（标准型号轴孔由工厂盖封闭）。
• 电机碳刷预座以获得最佳性能和低噪运行。
• 中空轴可免除联轴器及额外安装件的需求。

可用资源
此型号的 CAD 图（PDF/DWG/STEP）和接线图可供参考。所用润滑剂的安全数据表已被列为参考资料。

可选配件及相关部件

• 30H3 中空轴减速电机底座安装套件（型号 0959）。
• 33A 电机的 IP-44 套件（型号 0977）。
• 30H3 轴套件 1-1/4 英寸 单轴 抗疲劳钢（型号 0930）。
• 编码器轴套件（型号 0964）。
• 各种电机/减速电机用压铸接线盒套件（型号 0984、1984、0986）。

技术规格

• 型号：3043
• 系列：30H3
• 类型：DC 直角 中空轴 减速电机
• 额定电压：24 VDC
• 转速：31 rpm
• 额定扭矩：510 lb-in
• 峰值扭矩：1071 lb-in
• 电机功率：1/3 HP (0.333 HP)
• 传动比：80:1
• 额定电流：14 A
• 径向承载能力：696 lbs
• 长度 XH：16.37 in
• 重量：24 lbs
• 中空轴孔径：1.25 in
• 产品类型代码：33A7FEPM-30H3
• 接线图参考：07410101
• 润滑：高性能润滑脂，终身润滑
• 安装：正面安装通过四个螺纹孔或通孔螺栓；非通风齿轮箱可在任意方向安装
• 编码器兼容性：可选编码器轴套件 型号 0964
