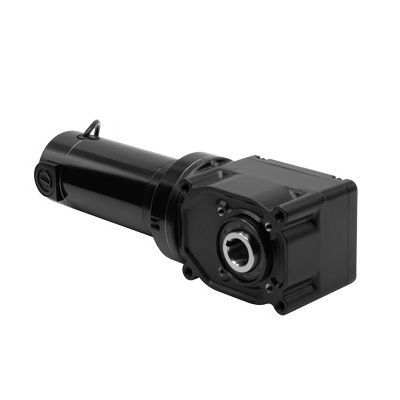

直流减速电机 3039蜗杆正交空心轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 电机
- 直流
- 类型
- 蜗杆
- 轴位置
- 正交
- 机轴位置
- 空心轴
- 功率
- 100 W...500 W
- 电压
- 24伏
- 扭矩
- 10-20Nm
- 安装类型
- 法兰安装
- 性能
- 高效率
- 其他特性
- 紧凑型, 编码器, 免维护
- 削减比率
20 unit
- 旋转速度
125 rpm
(785.3982 rad.min-1)
产品介绍
产品概述
型号3039，25H2系列 — 直流直角中空轴减速电机。紧凑型直角传动，配备1 in中空轴，适用于需要直接联轴的工业传动系统。
主要参数
CAD 图纸
接线图
安全数据表
可选配件
匹配控制器
标准特性
技术规格
型号3039，25H2系列 — 直流直角中空轴减速电机。紧凑型直角传动，配备1 in中空轴，适用于需要直接联轴的工业传动系统。
主要参数
- 转速：125 rpm
- 额定扭矩：140 lb·in
- 峰值扭矩：293 lb·in
- 额定电压：24 VDC
- 电流：14 A
- 电机功率：1/3 HP（0.333 HP）
- 齿轮比：20:1
- 径向载荷能力：419 lbs
- 中空轴直径：1 in（25.4 mm）
- 长度 XH：14.82 in
- 重量：20 lbs
- 产品型号：33A7FEPM-25H2
- 接线图：07410101
CAD 图纸
- 下载 PDF
- 下载 DWG
- 下载 STEP
接线图
- 下载 PDF（接线图 07410101）
安全数据表
- SDS - 适用于 33A7-25H2 和 33A7-30H3 减速电机的润滑剂安全数据表
可选配件
- 25H2 中空轴减速电机底座安装套件（型号 0957）
- 33A 电机 IP-44 套件（型号 0977）
- 25H2 轴套件 1 in / 单轴 / 抗疲劳钢（型号 0929）
- 编码器轴套件（型号 0964）
- 适用于 33A、34R、42A、42R 和 48R 电机与减速电机的压铸端子箱套件（型号 0984）
- 带端子排的压铸公制端子箱套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）
- 适用于 34R、42R、48R、42R-FX、33A、42A 的大型压铸端子箱套件（型号 0986）
匹配控制器
- 0788
- 0789
标准特性
- 24 VDC 型号的性能额定基于直流电源运行。
- 33A 电机：高起动扭矩、可调速并在多种运行条件下保持稳定性能。TENV。F 级。
- 1 in 中空轴，可实现无联轴器直接驱动。
- 每台减速电机随附一个塑料轴保护盖。
- 前端安装通过四个螺纹孔或穿通螺栓固定。
- 无通风齿轮箱，可任意方向安装；出厂加注高性能润滑脂并终身润滑。
- 比同等尺寸的蜗轮传动型号更高效。
- 通过选配的可拧入式编码器轴套件型号 0964 支持编码器；标准/现货型号出厂在轴开口处配有覆盖件。
- 预座合电机碳刷以获得最佳性能和低噪声运行。
- 可选底座/脚座安装支架 — 25H2 型号 0957，30H3 型号 0959。
- 可选轴套件 — 25H2 型号 0929，30H3 型号 0930。
技术规格
- 转速 (rpm)：125
- 额定扭矩 (lb-in)：140
- 额定电压：24 VDC
- 电流 (A)：14
- 峰值扭矩 (lb-in)：293
- 电机功率：1/3（HP 小数：0.333）
- 齿轮比：20
- 径向载荷 (lbs)：419
- 长度 XH (inch)：14.82
- 重量 (lbs)：20
- 产品类型：33A7FEPM-25H2
- 接线图：07410101
