直流减速电机 Model 3036

电刷准双曲面正交

概述

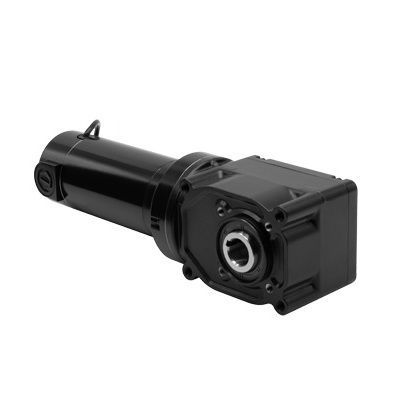

3036 型号，属于 25H2 系列，是一款 24 V 直流直角空心轴齿轮电机，具有紧凑体积、高起动转矩和非通风齿轮箱。提供 CAD 图纸、图片和完整规格，便于系统集成与安装规划。

标准特性

• 24 VDC 型号的性能数据基于直流电源运行。
• 33A 电机提供高起动转矩、可调速及在不同工况下的可预测性能；TENV，F 级绝缘。
• 1 英寸空心轴，免去外部联轴器并减少安装件。
• 每台齿轮电机配有一个塑料轴盖（标准/现货型号出厂覆盖轴开口）。
• 面安装通过四个螺纹孔或通孔螺栓，安装灵活。
• 非通风齿轮箱可任意方向安装；采用高性能润滑脂并终身润滑。
• 效率高于同尺寸的蜗轮传动型号。
• 可选配螺纹式编码器轴套件（型号 0964）以兼容编码器。
• 马达碳刷预装以保证稳定性能并降低噪音。
• 可选底座/脚座支架（25H2 型号 0957，30H3 型号 0959）及可选轴套件（25H2 型号 0929，30H3 型号 0930）。

可选配件

• 25H2 空心轴齿轮电机底座安装套件（型号 0957）
• 33A 电机 IP-44 套件（型号 0977）
• 轴套件 25H2 1-inch / 单轴 / 抗疲劳钢（型号 0929）
• 编码器轴套件（型号 0964）
• 33A、34R、42A、42R、48R 电机和齿轮电机用压铸端子盒套件（型号 0984）
• 带接线端子的压铸公制端子盒套件（适用于 33A、34R、42A、42R、48R）（型号 1984）
• 34R、42R、48R、42R-FX、33A、42A 用大型压铸端子盒套件（型号 0986）

下载

• CAD 图纸：Model 3036 的 PDF、DWG、STEP 格式可用。
• 接线图：图纸编号 07410101（可下载 PDF）。
• 安全数据表：润滑剂 SDS，可参考 33A7 / 25H2 和 33A7-30H3。

技术规格

• 型号：Model 3036
• 系列：25H2 Series DC Right Angle Hollow Shaft Gearmotors
• 转速 (rpm)：500
• 额定扭矩 (lb-in)：35
• 峰值扭矩 (lb-in)：73
• 额定电压 (V)：24
• 电流 (Amps)：14
• 电机功率 (HP)：1/3
• HP 小数：0.333
• 齿轮比：5
• 径向负载 (lbs)：277
• 长度 XH (inch)：14.82
• 重量 (lbs)：20
• 产品类型：33A7FEPM-25H2
• 接线图：07410101
