直流减速电机 3042

蜗杆正交空心轴

产品概述

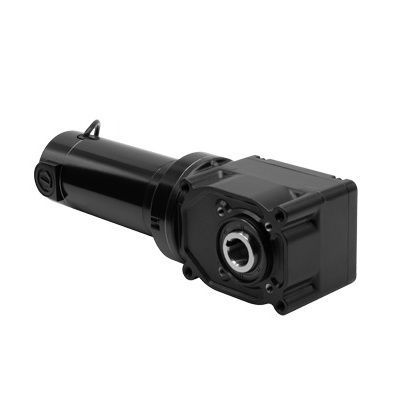

25H2系列直角中空轴直流减速电机，Model 3042。紧凑型直角减速电机，配备1英寸中空轴，寿命润滑，设计适用于多种安装方向。适用于需要高起动转矩和节省空间的工业直角传动场合。

CAD 与文档

• CAD 图纸：Model 3042 的 PDF、DWG 和 STEP 文件可用
• 配线图可用（图纸参考：07410101）
• Type 33A7-25H2 与 33A7-30H3 减速电机使用的润滑剂安全数据表可用

标准特性

• 24 VDC 型号的性能等级基于直流供电运行
• 33A 电机提供高起动转矩、可调速度和可预见的性能；TENV，F 级绝缘
• 1 英寸（25.4 mm）中空轴
• 每台减速电机附带一个塑料轴罩
• 可通过四个螺纹孔或通过螺栓进行面安装
• 无通风齿轮箱，可在任意方向安装；高性能润滑脂；寿命润滑
• 比同尺寸的蜗轮减速器更高效
• 可与可选的螺纹式编码器轴套件 Model 0964 配合使用（标准型号在轴开口处装有出厂盖）
• 预装电机碳刷以获得最佳性能和低噪运行
• 中空轴无需轴联接和额外安装五金
• 可选底座/脚座支架和可选轴套件可用

可选配件（示例）

• 25H2 中空轴减速电机底座安装套件（Model 0957）
• 33A 电机 IP-44 套件（Model 0977）
• 25H2 轴套件 1 英寸 / 单轴 / 抗疲劳钢（Model 0929）
• 编码器轴套件（Model 0964）
• 适用于 33A、34R、42A、42R 和 48R 电机及减速电机的压铸接线盒套件（Model 0984）
• 带接线端子的压铸公制接线盒套件，适用于 33A、34R、42A、42R 和 48R（Model 1984）
• E、F 与 FX 减速电机用 L 形支架套件（Model 0969）

技术规格

• 转速 (rpm)：42
• 额定扭矩 (lb-in)：390
• 额定电压：24 VDC
• 电流 (A)：14
• 峰值扭矩 (lb-in)：813
• 电机功率：1/3 HP
• 齿轮比：60
• 径向载荷 (lbs)：575
• 长度 XH (inch)：14.82
• 重量 (lbs)：20
• 产品类型：33A7FEPM-25H2
• HP 小数：0.333
• 接线图参考：07410101
