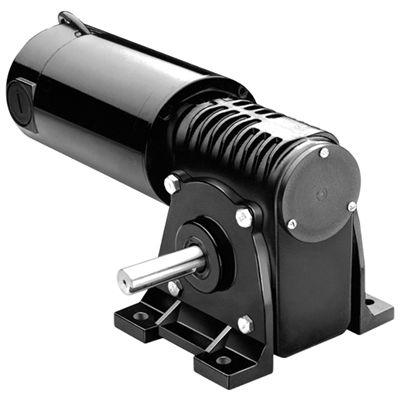

直流减速电机 Model 4296

正交100 W...500 W180 V

产品概述
Model 4296 Metric 42A-5H 系列直角齿轮减速电机（直流），用于需要紧凑安装与直角输出的工业回转驱动场合。包含接线图参考和产品类型，便于集成到控制系统。

规格

• 转速：96 rpm
• 额定转矩：9.2 N·m（81 lb-in）
• 峰值转矩：27.9 N·m（247 lb-in）
• 功率：141 W（0.2 HP / 1/5 HP）
• 电压：180 V 直流
• 电流：1.0 A
• 减速比：18
• 径向载荷：665 N（150 lbs）
• 长度 XH：330 mm（13.0 in）
• 重量：16 kg（35.5 lbs）
• 接线图 ID：07410097
• 产品类型：42A7BEPM-5H

标准特性

• 180 V 型号的性能数据基于与无滤波 SCR 调速器配合使用（波形因数 = 1.6）。

可选配件

• 42A 电机用 IP-44 套件（型号 0978）
• 用于 33A、34R、42A、42R 和 48R 电机及齿轮电机的压铸接线盒套件（型号 0984）
• 带端子排的压铸公制接线盒套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）
• 用于 34R、42R、48R、42R-FX、33A、42A 的大型压铸接线盒套件（型号 0986）

技术规格

• 转速：96 rpm
• 额定转矩：9.2 N·m（81 lb-in）
• 峰值转矩：27.9 N·m（247 lb-in）
• 功率：141 W（0.2 HP）
• 电压：180 V 直流
• 电流：1.0 A
• 减速比：18
• 径向载荷：665 N（150 lbs）
• 长度 XH：330 mm（13.0 in）
• 重量：16 kg（35.5 lbs）
• 接线图：07410097
• 产品类型：42A7BEPM-5H
