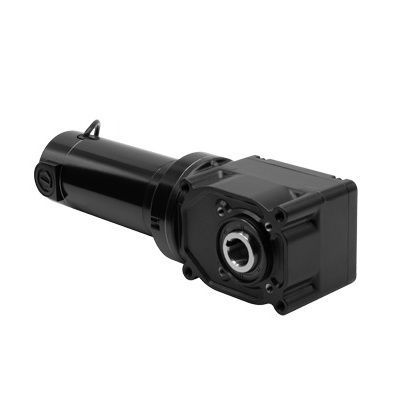

直流减速电机 3038DC电刷准双曲面
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 电机
- 直流, DC, 电刷
- 类型
- 准双曲面
- 轴位置
- 正交
- 机轴位置
- 空心轴
- 电压
- 24伏
- 安装类型
- 法兰安装
- 性能
- 静音, 高扭矩, 高性能
- 其他特性
- 编码器, 免维护, 变速
- 削减比率
15 unit
- 旋转速度
167 rpm
(1,049.2919 rad.min-1)
产品介绍
概述
型号3038（25H2系列）直角型直流中空轴齿轮电机的CAD图、图片、标准特性及安全数据表可用。本产品设计用于高启动转矩并支持多种安装方式。
规格
标准特性
可选附件
特性 / 技术参数
型号3038（25H2系列）直角型直流中空轴齿轮电机的CAD图、图片、标准特性及安全数据表可用。本产品设计用于高启动转矩并支持多种安装方式。
规格
- 转速 (rpm)：167
- 额定转矩 (lb-in)：105
- 峰值转矩 (lb-in)：220
- 额定电压：24 VDC
- 电流 (A)：14
- 电机功率：1/3 (0.333 HP)
- 齿轮比：15
- 径向负载 (lbs)：388
- 长度 XH (in)：14.82
- 重量 (lbs)：20
- 产品类型：33A7FEPM-25H2
- 接线图：07410101
标准特性
- 24 VDC 型号的性能参数基于直流供电运行。
- 33A 电机提供高启动转矩、可调速及在各种工况下的可预测性能。TENV。F 级绝缘。
- 1 英寸中空轴（25.4 mm）。
- 每台齿轮电机随附一个塑料轴套。
- 面板安装可使用四个螺纹孔或通孔螺栓。
- 非通风齿轮箱可在任意方向安装。采用高性能润滑脂。终身润滑。
- 效率高于同等尺寸的蜗轮蜗杆型号。
- 可选螺纹式编码器轴套（型号0964）以实现编码器兼容。（标准/库存型号在轴开口处有出厂安装的覆盖件）。
- 出厂预就位的电机碳刷，保证最佳性能与低噪运行。
- 中空轴可避免使用轴联轴器及额外安装件。
- 可选底座/脚座安装支架及可选轴套件可用。
可选附件
- 25H2 中空轴齿轮电机底座安装套件（型号0957）
- 33A 电机 IP-44 套件（型号0977）
- 25H2 轴套件 1 英寸 / 单轴 / 抗疲劳钢（型号0929）
- 编码器轴套件（型号0964）
- 适用于33A、34R、42A、42R和48R电机及齿轮电机的压铸接线盒套件（型号0984）
- 带端子排的压铸公制接线盒套件，适用于33A、34R、42A、42R和48R（型号1984）
- 适用于34R、42R、48R、42R-FX、33A、42A库存电机及齿轮电机的大型压铸接线盒套件（型号0986）
特性 / 技术参数
- 型号：3038
- 系列：25H2
- 转速 (rpm)：167
- 额定转矩：105 lb-in
- 峰值转矩：220 lb-in
- 额定电压：24 VDC
- 电流：14 A
- 电机功率：1/3 (0.333 HP)
- 齿轮比：15
- 径向承载能力：388 lbs
- 长度 XH：14.82 in
- 重量：20 lbs
- 产品类型：33A7FEPM-25H2
- 接线图参考：07410101
