直流减速电机 3041正交空心轴100 W...500 W
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 电机
- 直流
- 轴位置
- 正交
- 机轴位置
- 空心轴
- 功率
- 100 W...500 W
- 电压
- 24伏
- 扭矩
- 20-50Nm
- 安装类型
- 法兰安装
- 性能
- 静音, 高扭矩, 免维护
- 其他特性
- 编码器, 免维护
- 削减比率
40 unit
- 旋转速度
63 rpm
(395.8407 rad.min-1)
产品介绍
产品

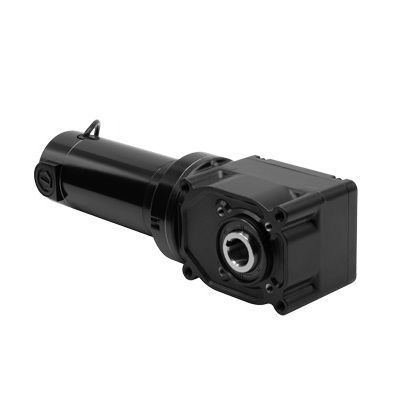

25H2 系列直流 (DC) 直角中空轴减速电机，型号 3041。配备 1 英寸中空轴和无通风齿轮箱，终生润滑。适用于需要紧凑直角扭矩传递并避免额外轴联接的工业应用。
规格
CAD 图纸
接线图
标准特性
可选配件
技术规格
25H2 系列直流 (DC) 直角中空轴减速电机，型号 3041。配备 1 英寸中空轴和无通风齿轮箱，终生润滑。适用于需要紧凑直角扭矩传递并避免额外轴联接的工业应用。
规格
- 转速 (rpm)：63
- 额定扭矩 (lb-in)：260
- 额定电压：24 VDC
- 电流 (A)：14 A
- 峰值扭矩 (lb-in)：542
- 电机功率：1/3 HP
- 齿轮比：40
- 径向负载 (lbs)：518
- 长度 XH (inch)：14.82
- 重量 (lbs)：20
- 产品型号：33A7FEPM-25H2
- HP 小数：0.333
- 接线图：07410101
CAD 图纸
- 下载 PDF
- 下载 DWG
- 下载 STEP
接线图
- 提供接线图（参考 07410101）
标准特性
- 24 VDC 型号的性能基于直流电源运行。
- 33A 电机提供高起动扭矩、可调速度和在各种工况下可预测的性能。TENV。F 级绝缘。
- 1 英寸中空轴，避免额外轴联接需求。
- 每台减速电机随附一个塑料轴盖（库存型号出厂安装轴开口盖）。
- 通过四个螺纹孔或穿通螺栓进行面安装，安装灵活。
- 无通风齿轮箱可任意方向安装；采用高性能润滑脂并终生润滑。
- 比同等尺寸的蜗轮减速器更高效。
- 可选螺纹安装编码器轴套件（型号 0964）以支持编码器。
- 电机刷预装就位以优化性能并降低噪音。
- 可选底座/脚座安装支架（25H2 型号 0957）。
- 可选轴套件（25H2 型号 0929）。
可选配件
- 25H2 中空轴减速电机底座安装套件（型号 0957）
- 33A 电机 IP-44 套件（型号 0977）
- 25H2 轴套件 1 英寸 / 单轴 / 抗疲劳钢（型号 0929）
- 编码器轴套件（型号 0964）
- 33A、34R、42A、42R 和 48R 电机及减速电机用压铸接线盒套件（型号 0984）
- 带接线端子的压铸公制接线盒套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）
- 大型压铸接线盒套件，适用于 34R、42R、48R、42R-FX、33A、42A 标准库存电机与减速电机（型号 0986）
技术规格
- 转速 (rpm)：63
- 额定扭矩 (lb-in)：260
- 额定电压：24 VDC
- 电流 (A)：14 A
- 峰值扭矩 (lb-in)：542
- 电机功率：1/3 HP
- 齿轮比：40
- 径向负载 (lbs)：518
- 长度 XH (inch)：14.82
- 重量 (lbs)：20
- 产品型号：33A7FEPM-25H2
- HP 小数：0.333
- 接线图参考：07410101
