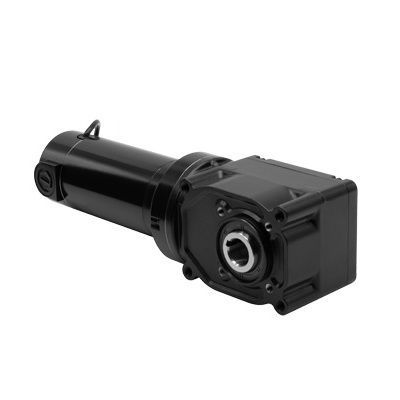

直流减速电机 Model 3037

电刷蜗杆正交

Product
25H2 系列直流直角中空轴减速电机，型号 3037。紧凑型直角减速电机，1 英寸中空轴，额定 24 VDC，输出 1/3 hp（0.333 HP），额定转速 250 rpm，额定扭矩 70 lb-in。适用于空间受限且需直接轴连接的场合。

Available downloads / drawings (site provides)
可提供 CAD 图纸（PDF、DWG、STEP 格式）；接线图（PDF）；润滑剂安全数据表（PDF）。

Optional accessories

• 25H2 中空轴减速电机底座安装套件（型号 0957）
• 33A 电机 IP-44 套件（型号 0977）
• 25H2 轴套件 1 inch / 单轴 / 抗疲劳钢（型号 0929）
• 编码器轴套件（型号 0964）
• 33A、34R、42A、42R、48R 电机和减速电机用压铸端子盒套件（型号 0984）
• 带端子块的公制压铸端子盒套件，适用于 33A、34R、42A、42R、48R（型号 1984）
• 适用于 34R、42R、48R、42R-FX、33A、42A 的大型压铸端子盒套件（型号 0986）

Standard features

• 24 VDC 型号的性能额定基于直流电源运行。
• 33A 电机提供高起动扭矩、可调速度，并在多种工况下表现出可预测的性能。TENV。F 级。
• 1 英寸中空轴，消除外部联轴器的需要。
• 每台减速电机随附一个塑料轴盖。
• 通过四个螺纹孔或通孔螺栓进行面安装。
• 无通风齿轮箱，可任意方向安装。高性能润滑脂；终身润滑。
• 比同等尺寸的蜗轮蜗杆型号更高效。
• 可与可选的螺入式编码器轴套件（型号 0964）配合使用；标准/库存型号在轴开口处装有出厂盖。
• 预调节电机碳刷以优化性能并降低噪音。
• 可选底座/脚安装支架：25H2 用型号 0957，30H3 用型号 0959。
• 可选轴套件：25H2 用型号 0929，30H3 用型号 0930。

Availability / Ordering
订购数量：1-25。网页显示价格不含税、运费与手续费。

Technical specifications

• Speed (rpm): 250
• Rated Torque (lb-in): 70
• Rated Voltage: 24 VDC
• Current (Amps): 14
• Peak Torque (lb-in): 147
• Motor HP: 1/3
• Gear Ratio: 10
• Radial Load (lbs): 342
• Length XH (inch): 14.82
• Weight (lbs): 20
• Product Type: 33A7FEPM-25H2
• HP Decimal: 0.333
• Connection Diagram reference: 07410101
