直流减速电机 Model 1366

DC正交100 W...500 W

产品

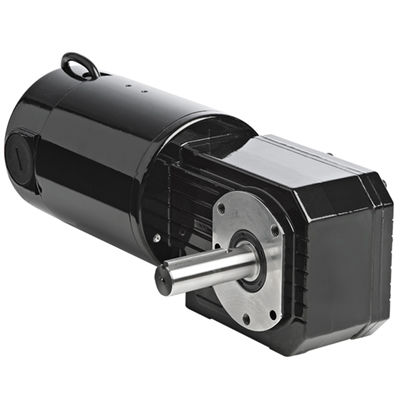

直角DC减速电机，型号1366，Metric 42A-GB系列，减速比280:1，额定转速6.2 rpm，额定电压180 V DC。

概述
Metric 42A-GB系列直角减速电机，型号1366配置。所示性能指标为180V型号，基于与无滤波SCR测速器（形状系数 = 1.6）配合使用的情况。

技术参数

• 转速 (rpm)：6.2
• 额定扭矩 (Nm)：42.8
• 额定扭矩 (lb-in)：380
• 峰值扭矩 (Nm)：67.5
• 峰值扭矩 (lb-in)：600
• 功率 (W)：112
• 功率 (HP)：1/6
• 电压：180 V
• 电流：0.85 A
• 齿轮比：280
• 径向载荷 (N)：900
• 径向载荷 (lbs)：200
• 长度 XH (mm)：297
• 长度 XH (inch)：11.69
• 重量 (kg)：8.8
• 重量 (lbs)：19.5
• 接线图：07410097
• 产品类型：42A5BEPM-GB
• HP小数：0.1492

CAD 与文档
型号1366的CAD图纸可用（PDF、DWG、STEP）。可用接线图（接线图参考 07410097）。相关材料的安全数据表已引用。

可选配件

• 适用于42A电机的IP-44套件（型号0978）
• 适用于33A、34R、42A、42R和48R电机及减速电机的压铸端子箱套件（型号0984）
• 带接线端子的公制压铸端子箱套件，适用于33A、34R、42A、42R和48R（型号1984）
• 适用于34R、42R、48R、42R-FX、33A、42A常备电机与减速电机的大型压铸端子箱套件（型号0986）

配件 / 零件（示例）
相关电机/齿轮箱的备件：42A 碳刷（零件号 49200048）、33A/42A 碳刷罩（零件号 49300034）、33A/42A 恒力碳刷弹簧（零件号 57400008）。

标准功能

• 180V型号的性能评级基于与无滤波SCR速度控制器（形状系数 = 1.6）配合使用。

技术规格

• 转速：6.2 rpm
• 额定扭矩：42.8 Nm (380 lb-in)
• 峰值扭矩：67.5 Nm (600 lb-in)
• 功率：112 W (1/6 HP)
• 电压：180 V DC
• 电流：0.85 A
• 齿轮比：280
• 径向载荷能力：900 N (200 lbs)
• 长度 XH：297 mm (11.69 in)
• 重量：8.8 kg (19.5 lbs)
• 接线图参考：07410097
• 产品类型：42A5BEPM-GB
• HP小数：0.1492
