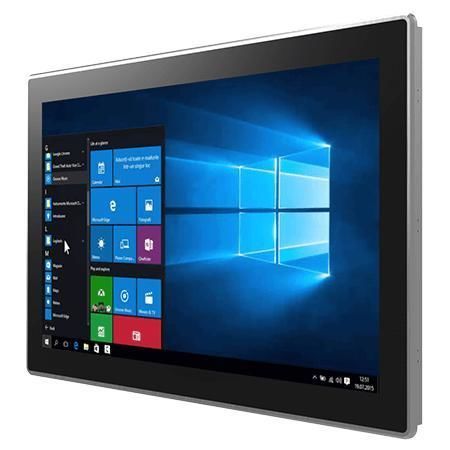

多点触摸屏式工业平板电脑 W27IT7T-PPA1

PCAP电容式触摸屏27"1920 x 1080

产品概述
W27IT7T-PPA1 是一款 27" PP 系列 HMI 面板电脑，搭载 Intel® Core™ i5‑1135G7（Tiger Lake）。针对机器控制、工厂自动化与操作员界面应用设计，提供 P‑Cap 多点触控、真正平坦的前面板、铝压铸外壳与无风扇散热方案，以降低维护需求并便于面板集成。

重点特色

• 真正平面前面板与纤薄外观，便于面板集成与清洁
• 投射电容（PCAP）多点触控屏，提升屏上操作便捷性
• 前面板 IP65 防护，抗尘防溅
• 丰富 I/O：串口、多 USB3.2 端口、Gigabit + 2.5G LAN、视频接口
• 铝制压铸外壳、无风扇设计、12V DC 单电源输入

关键特性

• 处理器：Intel® Core™ i5‑1135G7（2.4 GHz，睿频至 4.2 GHz）
• 显示：27.0"，1920 x 1080，300 nits
• 投射电容多点触控
• 多显示支持：DP / HDMI / LVDS / eDP
• I/O：2 个串口，4 x USB 3.2 Gen2x1 Type‑A
• 前面板 IP65
• 铝压铸机箱与无风扇设计
• 12V DC 电源输入（Din4 接头）

认证

• CE
• FCC

产品细节 — 功能概述
PP 系列 HMI 面板电脑在工厂自动化与 IIoT 场景中提供工业级显示、处理与 I/O 能力，支持 PLC、传感器及工厂网络的集成。支持 NVMe/SATA 存储扩展、可选 WLAN/BT 模块及 PCIe 扩展槽，便于构建灵活的系统架构。

显示

• 尺寸：27.0 inches
• 触控 / 玻璃：Projected Capacitive Multi Touch Screen
• 分辨率：1920 x 1080
• 面板亮度：300 nits
• 对比度：3000:1
• 可视角度：89/89/89/89
• 有效显示面积：597.6 x 336.15 mm

系统规格

• 处理器：Intel® Core™ i5‑1135G7（2.4 GHz，最高 4.2 GHz）
• 内存：2 x non‑ECC SO‑DIMM，最高 64 GB（每槽 32 GB）
• 存储：默认 128 GB SSD；可选 256/512 GB、1/2/4 TB；1 x SATA III（2.5" SSD/HDD，可选）
• 以太网控制器：1 x Gigabit RJ45，1 x 2.5 Gigabit RJ45（Intel®）
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise 64‑bit、Windows 11 Pro 64‑bit、Linux Ubuntu 22.04（Ubuntu 不支持 Wake on Touch）
• WLAN / 蓝牙：可选（M.2 模块）

机械

• 尺寸：683 x 421 x 75.2 mm
• 开孔尺寸（Cut out）：666.2 x 400.4 mm
• 重量：11.8 kg
• 安装方式：面板安装（默认）；VESA 可选
• 外壳：铝压铸
• 散热：无风扇设计

环境

• 工作湿度：10%–90% RH，非凝结
• 工作温度：0°C–50°C
• 存储温度：-10°C–60°C
• 防护等级：前面板 IP65

I/O 端口

• USB：4 x USB 3.2 Gen2x1 (Type‑A)
• 串口：1 x RS232/422/485（默认 RS232），1 x RS232
• LAN：1 x Gigabit RJ45，1 x 2.5 Gigabit RJ45
• 视频：1 x DP1.4（默认），1 x HDMI 2.0（可选）
• 音频：Mic‑in，Line‑out
• 扩展：1 x M.2 2280 M‑Key（NVMe），1 x M.2 2230 E‑Key（Wi‑Fi），1 x PCIe 4.0 (x16) 插槽（x4 信号）
• 指示灯：电源 LED、存储 LED；亮度调节旋钮
• 电源输入：1 x 12V DC，Din4 引脚接头

控制

• 按键：1 x 电源键，1 x 复位键

配件

• 100~240V AC 转 12V DC 适配器
• 电源线
• VESA 螺钉

电源

• 额定电压：12V DC
• 适配器：12V 120W

技术规格（摘要）

• 型号：W27IT7T-PPA1
• 品牌：Winmate
• 处理器：Intel® Core™ i5‑1135G7（Tiger Lake）
• 显示：27", 1920 x 1080, 300 nits, PCAP 多点触控
• 内存：最高 64 GB（2 x SO‑DIMM）
• 存储：NVMe 与 SATA 选项（默认 128 GB；可选多 TB）
• I/O：4 x USB3.2 Gen2、串口、GigE + 2.5G LAN、DP/HDMI
• 扩展：M.2 NVMe、M.2 Wi‑Fi、PCIe 4.0 (x16 插槽，x4 信号)
• 防护：前面板 IP65、铝制外壳、无风扇设计
• 工作范围：0°C–50°C；10%–90% RH 非凝结
• 认证：CE、FCC
